界面介绍

# 界面介绍

设备最佳运行效益中的界面说明如下：

关于设备等数控中心的基础数据的设置请阅读数控数据。

PID趋势图用于实时展示设备传感器的输入值与输出值的变化情况。输入值与输出值是PID控制操作的重要参数，PID功能是实现也是依赖于这两个参数。

查看设备在特定范围内的PID输入、输出的数值随时间变化的记录。您可以自行设置任意的起止时间来查看这些历史数据信息。

性能指标分析页面中以三维图表的形式展示了不同的Kp、Ki、Kd取值下性能指标的状况，使用曲面图的形式展示，并在图中标注了性能指标数据处于最小值时的Kp、Ki、Kd数值，作为模型分析使用的基础数据。

误差分析页面中以三维图表的形式展示了不同的Kp、Ki、Kd取值下误差的状况，使用曲面图的形式展示，并在图中标注了误差数据处于最小值时的Kp、Ki、Kd数值，作为模型分析使用的基础数据。

误差累计预测分析图将误差分析的图表平面化，考察在一个或多个参数取值固定的情况下误差累计数据随某个参数变化的情况。其作为平面分析的图表可进一步观察误差累积数据的变化情况。

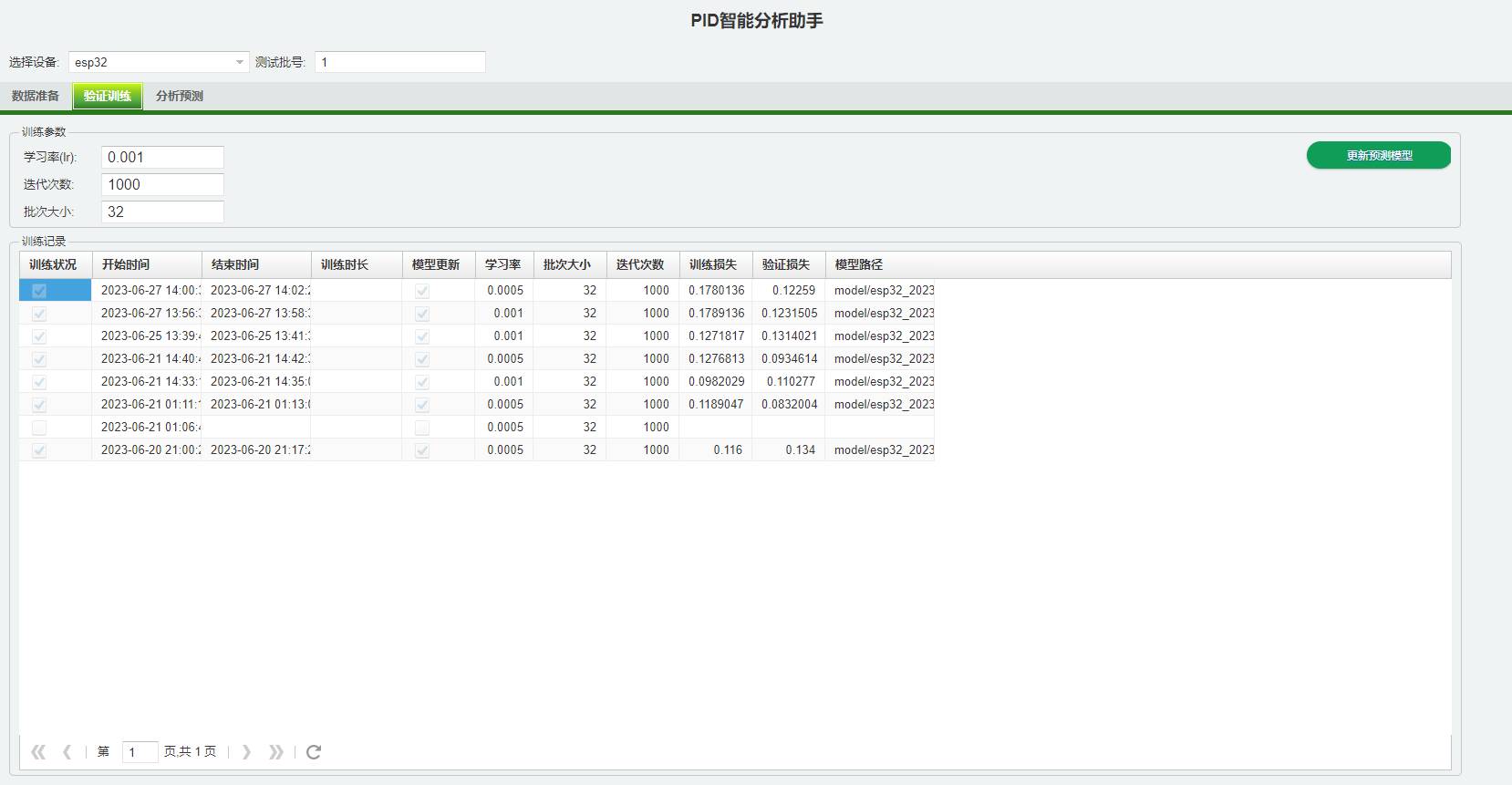

PID智能分析助手以向导的模式展示如何构建一个可用于训练的数据集、训练出模型、并用这个模型分析预测不同参数取值下的性能指标参数，分析处于最佳性能指标下的参数取值。
