Smart之WIFI控制LED灯

1. 说明

  范例采用WIFI通讯协议，控制驳接在NodeMCU上的LED灯。NodeMCU是以ESP8266(ESP12)晶片为基础，包含了WiFi，GPIO，PWM，ADC，I2C等功能的主控板，执行效率高，非常适合物联网应用开发，因为它内建了WiFi功能，与Arduino相容，Arduino中可用的传感器基本都可用于NodeMCU。范例中使用的LED灯正极（长脚）连接电阻再连接至NodeMCU D5针脚，LED灯负极连接到NodeMCU GND针脚。

  范例中使用的NodeMCU的ESP8266无线网络，先从路由器得知取得IP，连接网络成功后，检测是否从WiFi网络接收到用户端传输的字符串。如果该字符串=1，NodeMCU D5针脚输出为高电平，LED灯点亮，字符串=0，NodeMCU D5针脚输出为低电平，LED灯熄灭。

  通过范例学习，可以掌握 TIdTCPClient组件的基本通讯原理，并结合NodeMCU ESP8266开发板进行LED的控制功能。

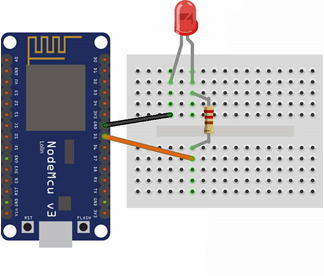

2. 零件连接图

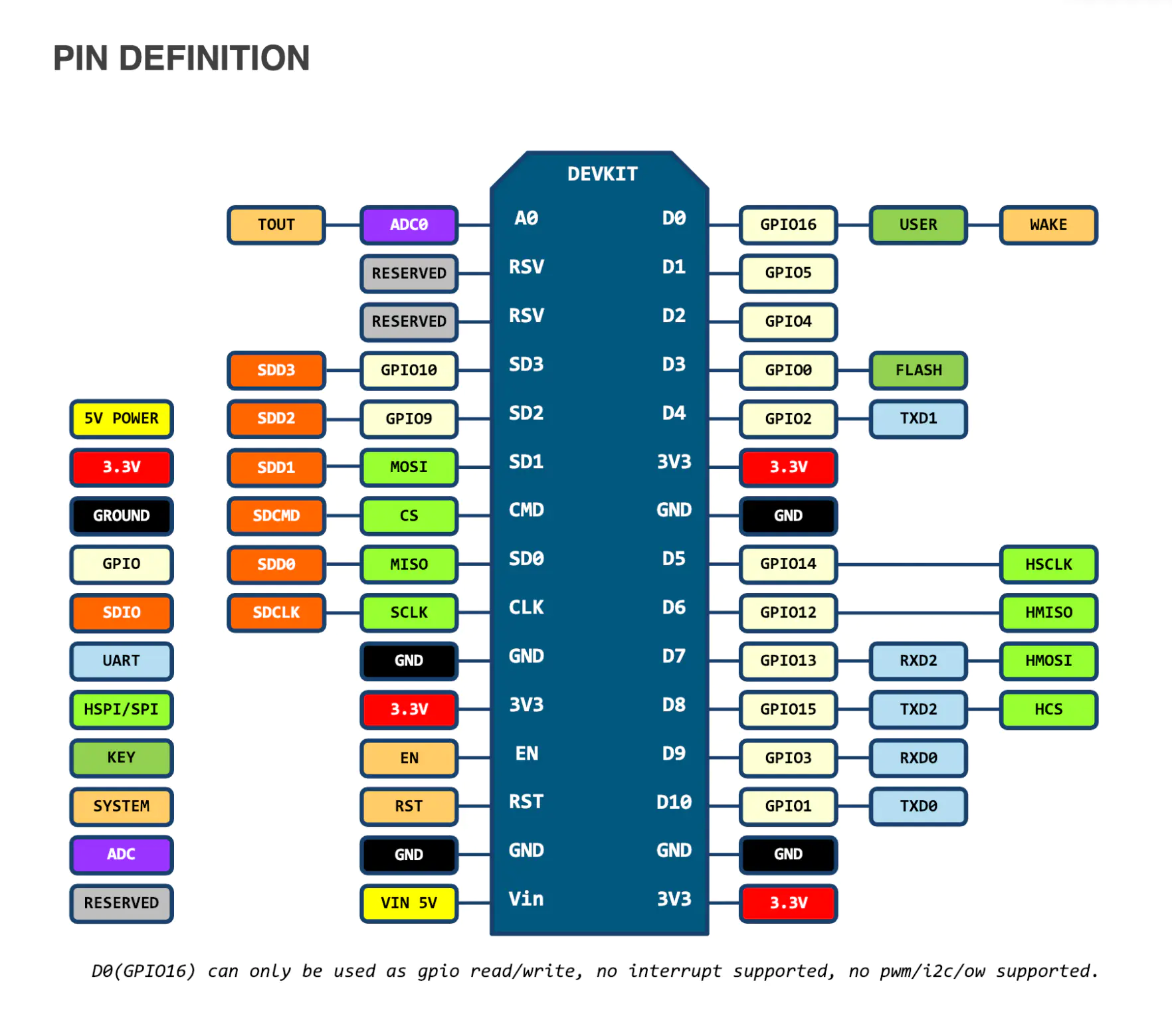

  NodeMCU中的引脚定义如下：

3. 使用零件

序	零件名称	数量
1	NodeMCU ESP8266 开发板	1
3	USB数据线	1
4	面包板	1
5	杜邦线	2
6	LED灯	1
7	220欧姆电阻	1

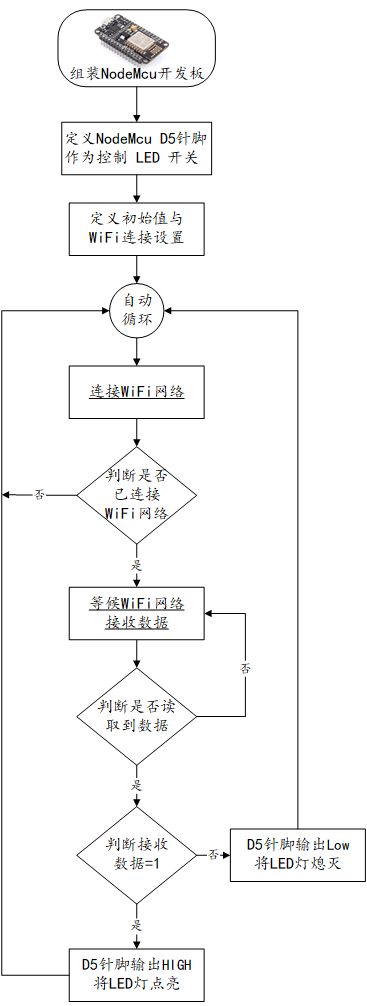

4. Arduino流程图

5. Arduino程序

  使用Arduino IDE 编译并上传以下Arduino程序。该程序使用的是NodeMCU开发板，关于该开发板在Arduino中的设置选项可参考Arduino IDE 搭建 ESP8266 开发环境及项目演示 (opens new window)。

// 使用 NodeMCU 开发板
// https://github.com/evothings/evothings-examples/tree/master/examples/arduino-led-onoff-tcp
// 输入字符串并以换行符作为结束字符，字符串=1 开发板开启LED灯，字符串=0 开发板关闭LED灯。
// 字符串=Rn  开发板传回数字信号 Pin n脚位的值
// 字串=An  开发板传回模拟信号 Pin n脚位的值

#include <SPI.h>
#include <ESP8266WiFi.h>

#define LED_PIN 14                                 //定义LED 针脚D5 NodMCU可以设定为D1
const char* ssid = "WIFI_SSID";                     //输入WIFI的SSID 请修改为您实际需要连接的WIFI SSID
const char* password = "WIFI_PASSWORD";               //输入WIFI的密码 请修改为您实际需要连接的WIFI 密码

int status = WL_IDLE_STATUS;                       //服务器的状态表示的定义

WiFiServer server(3300);                           // 设置WIFI服务器的端口

void setup() {
   Serial.begin(9600);                             // 设定串口的通讯速率，需与
   WiFi.mode(WIFI_STA);
   //指定IP位址，請自行在此加入WiFi.config()敘述。
   WiFi.config(IPAddress(192,168,0,169),           // IP地址
               IPAddress(192,168,0,1),             // 网关地址
               IPAddress(255,255,255,0));          // 子网掩码

   WiFi.begin(ssid, password);
   while (WiFi.status() != WL_CONNECTED) {         // 检查是否连接到WIFI
     delay(500);
     Serial.print(".");
   }
   server.begin();                                 // WIFI服务器开始运行
   printWifiStatus();                              // 输出WIFI的状态
   pinMode(LED_PIN, OUTPUT);                       //设定针脚D5位为输出模式
}

// 读取使用 JavaScript客户端发送的字符串, 该字符串使用换行符作为结尾
String readRequest(WiFiClient* client)
{
 String request = "";
  while (client->connected())                   // 检查是否连接
  {
    while (client->available())                 // 是否有客户端传输的字符串
    {
      char c = client->read();                  // 读取字符串
      Serial.write(c);                          // 从串口输出字符串，用于纠错
      if ('\n' == c)                            // 如果读取到换行字符，则返回
      {
        return request;
      }
      request += c;                             // 累加读取到的字符串
    }
  }
  return request;
}

// 依据读取到的字符串进行相关的控制操作
void executeRequest(WiFiClient* client, String* request)
{
  char command = readCommand(request);           // 读取命令字符，即第一个字符
  int n = readParam(request);                    // 读取动作指令

  if (command == '0')
  {
   digitalWrite(LED_PIN, LOW);                    //输出为低电平,LED熄灭
  }
  else if (command == '1')
  {
   digitalWrite(LED_PIN, HIGH);                   //输出为高电平,LED点亮
  }
  else if (command == 'R')
  {
    sendResponse(client, String(digitalRead(n)));     //读取开发板上的数字针脚的n脚位 输出到客户端
  }
  else if (command == 'A')
  {
    sendResponse(client, String(analogRead(n)));      //读取开发板上的模拟针脚的n脚位 输出到客户端
  }

}

 // 读取命令字符，即第一个字符
char readCommand(String* request)
{
  String commandString = request->substring(0, 1);
  return commandString.charAt(0);
}

// 读取动作指令
int readParam(String* request)
{
   char buffer[2];                                    //可以处理0到F（0到15）的十六进制数字
   buffer[0] = request->charAt(1);
   buffer[1] = 0;
   return (int) strtol(buffer, NULL, 16);
}

void sendResponse(WiFiClient* client, String response)
{
  client->println(response);                         // 将读取到的字符输出到串口
  Serial.println("sendResponse:");                   // 纠错用
  Serial.println(response);
}


void loop() {

   if (WiFi.status()!= WL_CONNECTED)                     //检查WiFi网络是否已连接
   {
     return;
   }


   WiFiClient client = server.available();         //监听传入的客户端请求
   if (!client)
   {
     return;
   }

   //Serial.println("客户端已连接");
   String request = readRequest(&client);          // 读取客户端发送的字符串
   executeRequest(&client, &request);              // 依据读取到的字符串进行相应的控制动作
   //Serial.println("客户端已断线");
 }

// 从串口输出WIFI的状态信息
void printWifiStatus()
{
  Serial.println("WiFi网络状态");

  Serial.print("  SSID: ");                          // 输出连接的WIFI SSID
  Serial.println(WiFi.SSID());

  IPAddress ip = WiFi.localIP();                     // 输出网络的IP地址
  Serial.print("  IP地址: ");
  Serial.println(ip);

  long rssi = WiFi.RSSI();
  Serial.print(" 信号强度(RSSI):");                 // 输出信号强度
  Serial.print(rssi);
  Serial.println(" dBm");
}

6. 设计明细

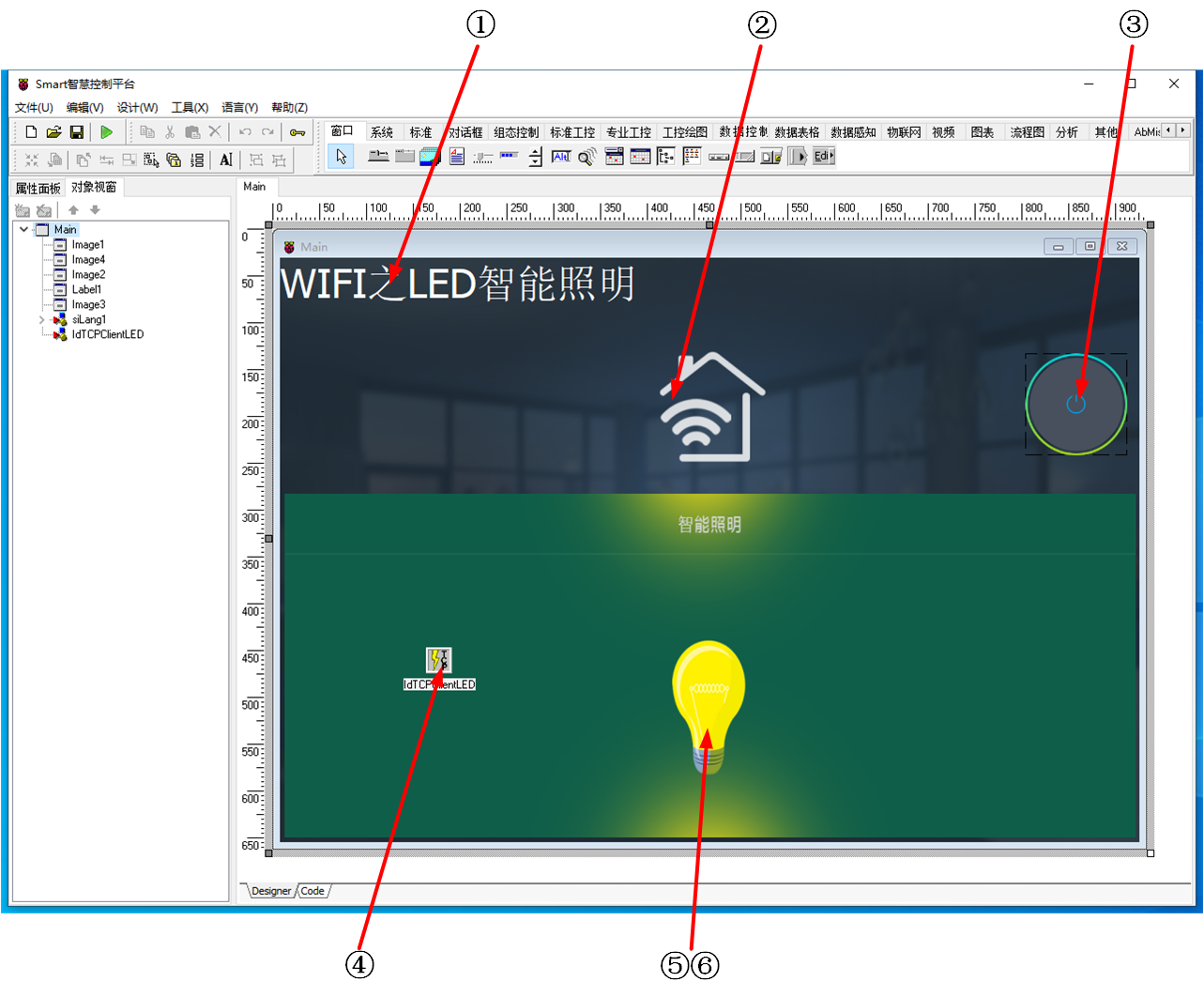

  开启Smart智慧控制平台，分别加入下插图之控件。或者通过点击菜单栏[文件]-[打开项目]选择范例项目文件来打开该范例。

  ①：TLabel组件，控件名称为Label1。

  ②：TImage组件，控件名称为Image1。

  ③：TImage组件，控件名称为Image4。

  ④：TIdTCPClient组件，控件名称为IdTCPClientLED。

  ⑤：TImage组件，控件名称为Image3。

  ⑥：TImage组件，控件名称为Image2。

• Main窗体属性设置

  • ClientHeight：窗体客户区高度=624。
  • ClientWidth：窗体客户区宽度=918。

• ①Label1属性设置

  • AutoSize：是否根据字体调整控件大小，设置为True。
  • Caption：标签内容，设置为ModbusRTU之LED智能照明。

• ②Image1属性设置

  • Align：设置控件占满=alClient。
  • Stretch：设置图片是否按照控件大小拉伸=Yes。

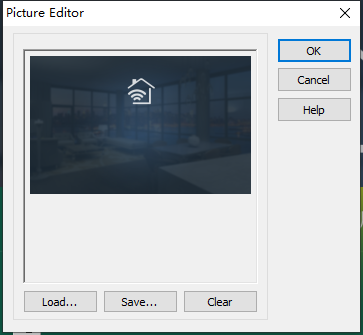

  • Picture：设置图片（背景）。点击Picture属性右侧的[...]按钮，打开文件上传界面，点击[Load...]从文件浏览器中选择对应的图片文件上传，返回该界面下，待显示出图片后点击[OK]加载图片。



• ③Image4属性设置

  • Height：设置控件高度=109。
  • Width：设置控件宽度=109。

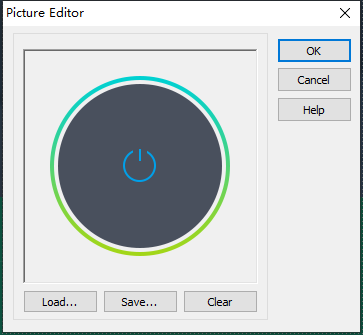

  • Picture：设置图片（背景）。点击Picture属性右侧的[...]按钮，打开文件上传界面，点击[Load...]从文件浏览器中选择对应的图片文件上传，返回该界面下，待显示出图片后点击[OK]加载图片。



• ④IdTCPClientLED属性设置

  • Host：NodeMCU设备的IP地址，设置为Arduino程序中设置的IP地址，例如192.168.1.162。
  • Port：NodeMCU 设备使用的端口，设置为Arduino程序中设置的端口号，例如3300。
  • Name：控件名称，设置为IdTCPClientLED。

• ⑤Image3属性设置

  • Height：设置控件高度=367。
  • Width：设置控件宽度=909。

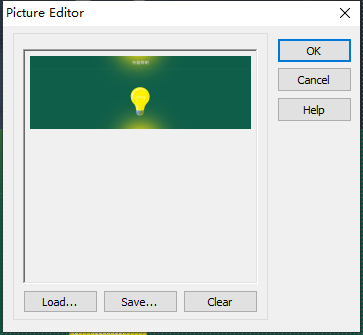

  • Picture：设置图片（灯亮）。点击Picture属性右侧的[...]按钮，打开文件上传界面，点击[Load...]从文件浏览器中选择对应的图片文件上传，返回该界面下，待显示出图片后点击[OK]加载图片。



• ⑥Image2属性设置

  • Height：设置控件高度=366。
  • Width：设置控件宽度=909。
  • Picture：设置图片（灯灭）。点击Picture属性右侧的[...]按钮，打开文件上传界面，点击[Load...]从文件浏览器中选择对应的图片文件上传，返回该界面下，待显示出图片后点击[OK]加载图片。



7. 程序设计

7.1. 程序初始设置

  该程序无初始设置。

7.2. 事件设置

• ③Image4-OnClick事件

  点击Image4时，根据程序中的LED灯显示状态，开启或者关闭LED灯。

procedure TMyHandler.Image4Click;
begin
   if FThis.Image3.Visible then
   begin
     //关灯
     iot.IdTCPClientSendCmd(FThis.IdTCPClientLED,'0');
     FThis.Image3.Visible := False;
   end
   else
   begin
     //开灯
     iot.IdTCPClientSendCmd(FThis.IdTCPClientLED,'1');
     FThis.Image3.Visible := True;
   end;
end;

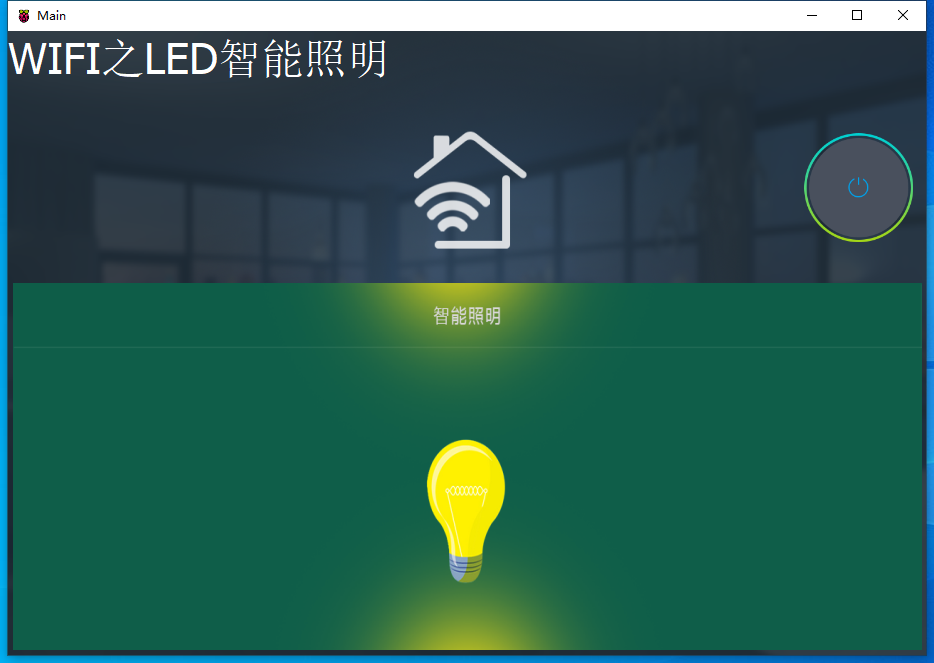

8. 运行结果

  通过工具栏保存，将程序保存为 sdb 项目文件。

  使用鼠标点击工具栏运行（Run），测试运行结果。当点击右侧开关按钮图像时，如果底下照明灯显示为熄灭的状态，则会更新状态为点亮，同时连接到NodeMCU的LED灯也会点亮；如果照明灯显示为点亮的状态，则会更新状态为熄灭，同时连接到NodeMCU的LED灯会熄灭。
