# Smart之RS485计数器
# 1. 功能
范例采用RS485接口，通过ModbusRTU通讯协议，读取计数器数据并控制数据显示。使用Modbus协议进行计数器数值的读取，并且写入数值0以达到清零的效果。
范例使用到的计数器为FC304N-R计数器，该计数器通过RS485协议与计算机进行连接通信。配合该计数器使用到的配件包含USB-485转换器，金属接近开关传感器，电源线缆，通信线缆。计数器的220V接口与220V电源连接，12V+，12V-与IN1分别与金属接近开关的正极、负极、信号极相连。计数器的485A、485B接口分别与USB-485的正极，负极相连。USB-485转换器在连接至计算机时会被识别为串口，请记住该串口的端口号，在接下来的配置过程中会使用到该端口号。
通过范例学习，可以掌握ModbusRTU的基本通讯原理，并通过RS485进行计数器的读取与控制功能。
# 2. 设计明细

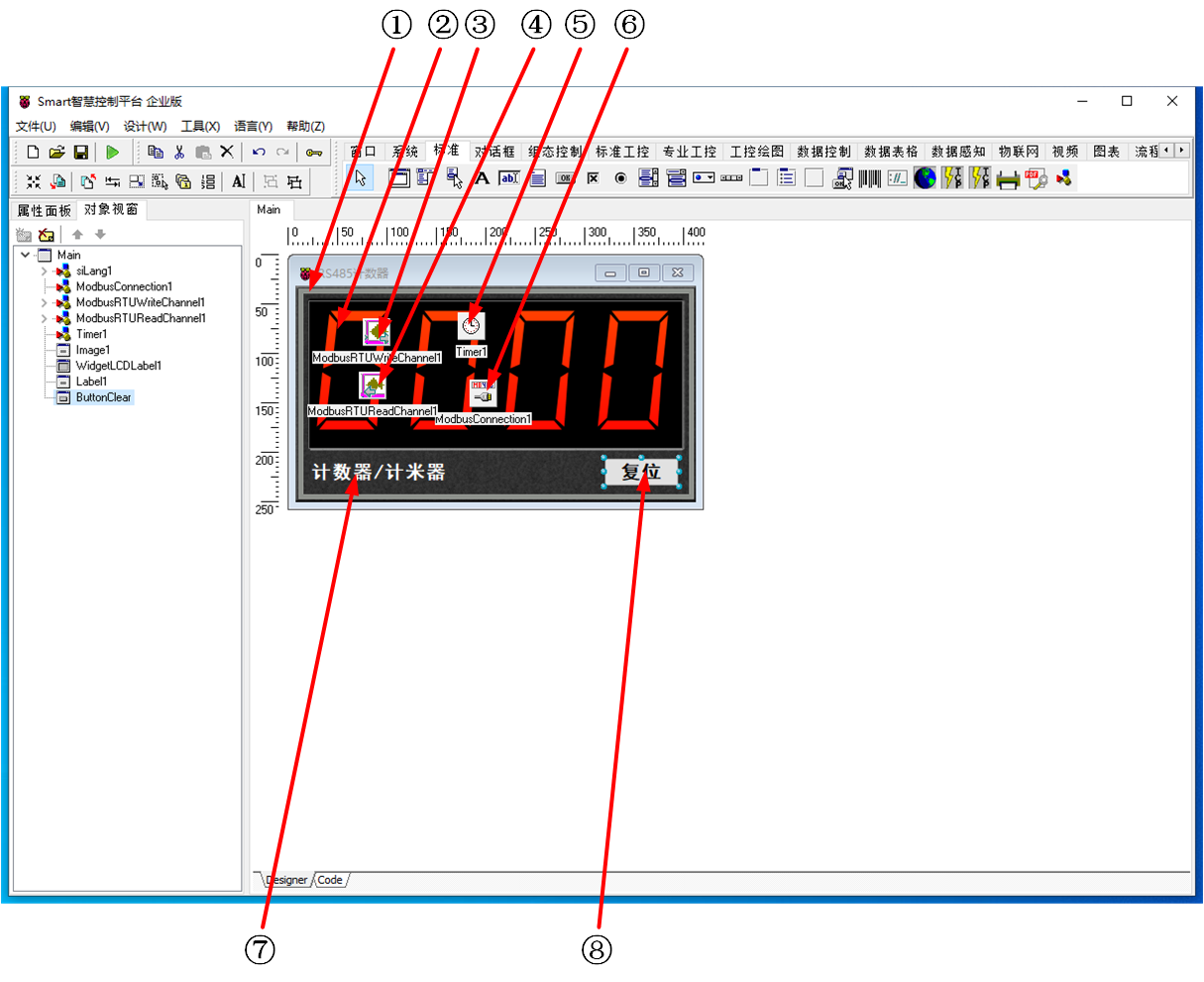

开启Smart智慧控制平台，分别加入下插图之控件。或者通过点击菜单栏[文件]-[打开项目]选择范例项目文件来打开该范例。
①：TImage组件，控件名称为Image1。
②：TWidgetLCDLabel组件，控件名称为WidgetLCDLabel1。
③：TModbusWriteChannel组件，控件名称为ModbusWriteChannel1。
④：TModbusReadChannel组件，控件名称为ModbusReadChannel1。
⑤：TTimer组件，控件名称为Timer1。
⑥：TModbusConnection组件，控件名称为ModbusConnection1。
⑦：TLabel组件，控件名称为Label1。
⑧：TButton组件，控件名称为ButtonClear。
Main窗体属性设置
Caption：设置窗体标题=RS485计数器。ClientHeight：设置窗体显示区的高度=220。ClientWidth：设置窗体显示区的宽度=405。
①Image1属性设置

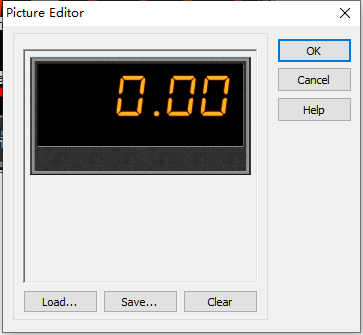

Align：设置对齐方式，设置为alClient。Stretch：设置图片拉伸，设置为True。Picture：设置图片。点击Picture属性右侧的[...]按钮，打开文件上传界面，点击[Load...]从文件浏览器中选择对应的图片文件上传，返回该界面下，待显示出图片后点击[OK]加载图片。
②WidgetLCDLabel1属性设置
Height：控件高度，设置为150。Width：控件宽度，设置为379。Fill.Kind：设置填充样式=gfkSolid。Caption.FillOff.Color：设置未显示区域的数值颜色=clBlack。Caption.Format：设置默认显示的数值格式类型=0000。
③ModbusWriteChannel1属性设置
ModbusList：设置连接列表。点击ModbusList属性右侧的[...]按钮，打开列表编辑界面。点击左上角的新增按钮新增一项ModbusList项目，选择对应的项进入到项目的属性界面。
- ModbusList[0]属性设置
ConnectionMode：设置连接的模式，设置为cmClient。DataType：设置Modbus读取/写入的数据类型，设置为dtInt。FunctionCode设置使用ModbusRTU的写入指令，此处设置为fc16。ModbusConnection：Modbus连接的组件对象，此处设置为ModbusConnection1。RegCount：Modbus设备读取/写入寄存器的位数，此处设置为1。StartReg：Modbus设备读取/写入寄存器的起始位置，此处设置为1。对应的Modbus保持寄存器的地址位为1。ServerAddress：Modbus设备服务的地址，此处设置为1。
④ModbusReadChannel1属性设置
ModbusList：设置连接列表。点击ModbusList属性右侧的[...]按钮，打开列表编辑界面。点击左上角的新增按钮新增一项ModbusList项目，选择对应的项进入到项目的属性界面。
- ModbusList[0]属性设置
ConnectionMode：设置连接的模式，设置为cmClient。DataType：设置Modbus读取/写入的数据类型，设置为dtFloat。FunctionCode设置使用ModbusRTU的写入指令，设置为fc03。ModbusConnection：Modbus连接的组件对象，设置为ModbusConnection1。RegCount：Modbus设备读取/写入寄存器的位数，设置为1。StartReg：Modbus设备读取/写入寄存器的起始位置，设置为1。对应的Modbus保持寄存器的地址位为1。ServerAddress：Modbus设备服务的地址（从机号），定义为1。
⑤Timer1属性设置
Enabled：是否启用计时器的功能，此处设置为True。Interval：计数器计时事件触发的时间间隔，以ms为单位，设置为1000。
⑥ModbusConnection1属性设置
BaudRate：连接RS485的串口通信速率，设置为br9600。DataBits：连接RS485的串口通信数据位，设置为db8。Parity：连接RS485串口的数据校验方式，设置为psNone。Port：连接RS485串口的端口号，此处依实际的RS485接口为准。
⑦Label1属性设置

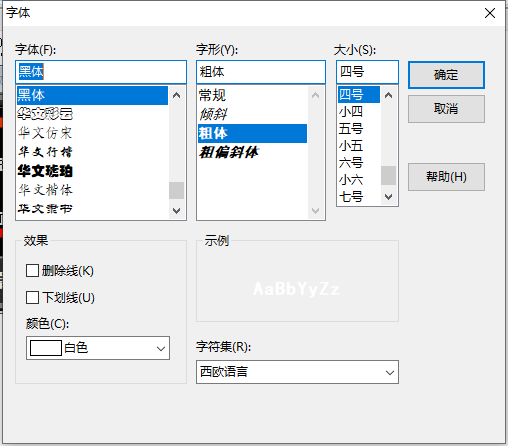

AutoSize：是否根据字体调整控件大小，设置为True。Caption：标签内容，设置为计数器/计米器。Font：设置字体，设置内容如下所示。
⑧ButtonClear属性设置

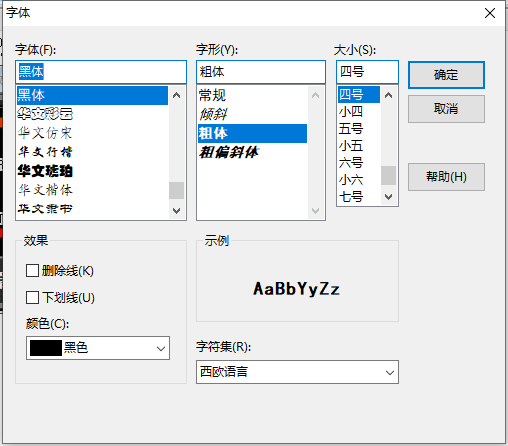

Height：设置控件高度=29。Width：设置控件宽度=76。Caption：设置按钮文字=复位。Name：设置控件名称=ButtonClear。Font：设置字体。
# 3. 程序设计
# 3.1. 程序初始化设置
在程序启动时，建立ModbusRTU通信。
constructor TMyHandler.Create(AOwner: TComponent);
begin
FThis :=TBaseForm(AOwner);、
//建立Modbus连接
FThis.ModbusConnection1.Active := True;
end;
2
3
4
5
6
# 3.2. 事件设置
- ⑤Timer1-OnTimer事件
计时器事件触发时，读取计数器的数值解析并显示。
procedure TMyHandler.Timer1Timer;
//定时采集数据并显示
begin
FThis.ModbusRTUReadChannel1.ModbusList[0].execute;
FThis.WidgetLCDLabel1.Caption.Value := FThis.ModbusRTUReadChannel1.ModbusList[0].DataValue;
end;
2
3
4
5
6
- ⑧ButtonClear-OnClick事件
当复位按钮被按下时，计数器的数值变为0。
procedure TMyHandler.ButtonClearClick;
//清零
begin
FThis.ModbusRTUWriteChannel1.ModbusList[0].DataValue := 0;
FThis.ModbusRTUWriteChannel1.ModbusList[0].execute;
end;
2
3
4
5
6
# 4. 运行结果
通过工具栏保存，将程序保存为 sdb 项目文件。

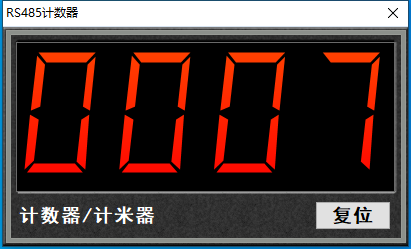

使用鼠标点击工具栏运行（Run），测试运行结果。此时计算机程序中的数值显示为计数器显示的值，当用金属物体去靠近金属接近开关传感器时，计数器的数值会增加，同时计算机显示的数值也会增加。当点击复位按钮时，计数器的数值变成0，同时计算机程序端也显示为0。
