报表设计

# Smart之报表设计

# 1. 说明

  范例使用Smart智慧控制平台,用于设计报表的打印格式并使用数据进行报表的打印。

  在使用该范例前,请先检查配套使用的数据库Smart是否存在,需要使用到的示例的数据SQL命令如下。

--Table_Test数据表,存放打印用的数据。
CREATE TABLE [dbo].[Table_Test](
	[FCode] [nvarchar](50) NOT NULL,
	[FName] [nvarchar](50) NOT NULL
) ON [PRIMARY]

--Dict_Report数据表,存放报表的打印格式内容
CREATE TABLE [dbo].[Dict_Report](
	[FReportID] [nvarchar](36) NOT NULL,
	[FModuleID] [nvarchar](36) NULL,
	[FOrderByNo] [int] NULL,
	[FReportName] [nvarchar](100) NULL,
	[FReportImg] [image] NULL,
	[FRightID] [nvarchar](36) NULL,
	[FRightCode] [nvarchar](50) NULL,
	[FRemark] [nvarchar](100) NULL,
	[FPrintNum] [int] NULL,
	[FRoleName] [nvarchar](50) NULL,
 CONSTRAINT [PK__Dict_Rep__23B5CEDA46E78A0C] PRIMARY KEY CLUSTERED
(
	[FReportID] ASC
)WITH (PAD_INDEX  = OFF, STATISTICS_NORECOMPUTE  = OFF,
IGNORE_DUP_KEY = OFF, ALLOW_ROW_LOCKS  = ON,
ALLOW_PAGE_LOCKS  = ON) ON [PRIMARY]
) ON [PRIMARY] TEXTIMAGE_ON [PRIMARY]

--Dict_ReportSQL数据表,存放报表所使用的打印SQL内容
CREATE TABLE [dbo].[Dict_ReportSQL](
	[FMXID] [nvarchar](36) NOT NULL,
	[FReportID] [nvarchar](36) NULL,
	[FModuleID] [nvarchar](36) NULL,
	[FOrderNo] [int] NULL,
	[FSQLType] [nvarchar](20) NULL,
	[FSQL] [nvarchar](4000) NULL,
	[FMXRemark] [nvarchar](100) NULL,
 CONSTRAINT [PK__Dict_Rep__89939BF14316F928] PRIMARY KEY CLUSTERED
(
	[FMXID] ASC
)WITH (PAD_INDEX  = OFF, STATISTICS_NORECOMPUTE  = OFF,
IGNORE_DUP_KEY = OFF, ALLOW_ROW_LOCKS  = ON,
ALLOW_PAGE_LOCKS  = ON) ON [PRIMARY]
) ON [PRIMARY]

--插入测试用的数据
INSERT INTO Table_Test(FCode,FName)
VALUES('0101','小明')

INSERT INTO Table_Test(FCode,FName)
VALUES('0102','小王')
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49

  运行TARS,将该数据库配置为连接设置test,使Smart能够访问该数据库。同时在Smart中根据TARS连接设置的内容配置Smart帐套设置。

# 2. 设计明细

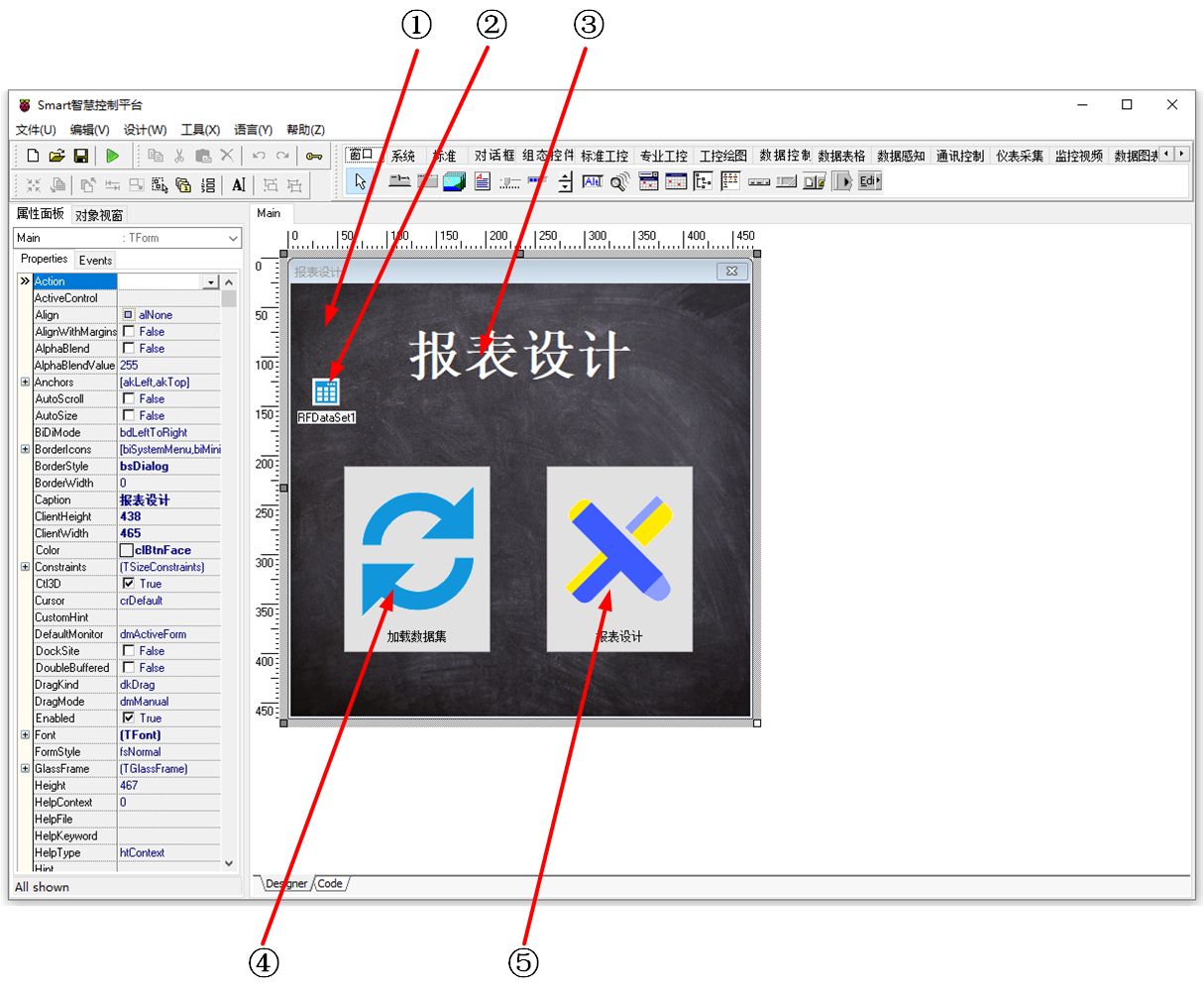

  开启Smart智慧控制平台,分别加入下插图之控件。或者通过点击菜单栏[文件]-[打开项目]选择范例项目文件来打开该范例。

  ①:TImage组件,控件名称为Image1。

  ②:TRFDataSet组件,控件名称为RFDataSet1。

  ③:TLabel组件,控件名称为Label1。

  ④:TBitBtn组件,控件名称为BitBtnLoad。

  ⑤:TBitBtn组件,控件名称为BitBtnDesign。

  • Main窗体属性设置

    • Caption:设置窗体标题=报表设计。
    • ClientHeight:设置窗体客户区高度=438。
    • ClientWidth:设置窗体客户区宽度=465。
    • BorderStyle:设置窗体类型=bsDialog。
  • ①Image1属性设置

    • Align:设置对齐方式为alClient。
    • Stretch:设置图片拉伸=True。
    • Picture:设置图片。   点击Picture属性右侧的[...]按钮,打开文件上传界面,点击[Load...]从文件浏览器中选择对应的图片文件上传,返回该界面下,待显示出图片后点击[OK]加载图片。
  • ③Label1属性设置

    • Caption:设置文字内容为报表设计。
    • Font:设置字体。双击该属性或者点击右侧的[...]打开字体设置界面,设置内容如下:
  • ④BitBtnLoad属性设置

    • Height:设置控件高度=190。
    • Width:设置控件宽度=150。
    • Caption:设置按钮显示的字幕=加载数据集。
    • Layout:设置布局内容=blGlyphTop(图像位于顶部)。
    • Glyph:设置显示的图像。   点击Picture属性右侧的[...]按钮,打开文件上传界面,点击[Load...]从文件浏览器中选择对应的图片文件上传,返回该界面下,待显示出图片后点击[OK]加载图片。
  • ⑤BitBtnDesign属性设置

    • Height:设置控件高度=190。
    • Width:设置控件宽度=150。
    • Caption:设置按钮显示的字幕=报表设计。
    • Layout:设置布局内容=blGlyphTop(图像位于顶部)。
    • Glyph:设置显示的图像。   点击Picture属性右侧的[...]按钮,打开文件上传界面,点击[Load...]从文件浏览器中选择对应的图片文件上传,返回该界面下,待显示出图片后点击[OK]加载图片。

# 3. 程序设计

# 3.1. 程序初始设置

  该程序无初始设置。

# 3.2. 事件设置

  • ④BitBtnLoad-OnClick事件

  点击[加载数据集按钮],将数据加载至数据集中。

procedure TMyHandler.BitBtnLoadClick;
//加载数据集
begin
  FThis.RFDataSet1.Connection := dm.DBConnection;
  FThis.RFDataSet1.SQL.Text := 'SELECT FCode,FName FROM Table_Test';
  FThis.RFDataSet1.Open;
end;
1
2
3
4
5
6
7
  • ⑤BitBtnDesign-OnClick事件

  点击[报表设计],将数据加载至报表中。

procedure TMyHandler.BitBtnDesignClick;
//报表设计界面
{
//打开报表配置
PaxFunc.ShowReport('ReportPrint',FThis,'','',false,false);
//预览报表,id为报表模板文件的id,对应为数据表中Dict_Report中的FReportID。
PaxFunc.ShowReport('ReportPrint',FThis,'','EB8BA008-4730-4BAC-AD5F-2D469C2FB732',false,True);
//打印报表
PaxFunc.ShowReport('ReportPrint',FThis,'','EB8BA008-4730-4BAC-AD5F-2D469C2FB732',false,false);
}
begin
  if FThis.RFDataSet1.IsEmpty then
  begin
    ShowMessage('数据集未加载或为空,请先添加数据后再点击该按钮。');
    Exit;
  end;
  paxfunc.ShowReport('Smart',FThis,'','',false,false);
end;
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

# 4. 运行模板

  通过工具栏保存,将程序保存为 sdb 项目文件。

  使用鼠标点击工具栏运行(Run),测试运行结果。

  点击可进入到报表设计的界面,具体的设计方法可查看报表设计工具使用。
