# Smart之ModbusTCP控件使用

# 1. 说明

  范例实现ModbusTCP控件的使用。为连接ModbusTCP设备调试提供基础。Modbus是工业界广泛使用的通信协议，使用该控件可用于控制工业设备，采集数据信息等功能。在使用以下功能之前，需提前在计算机上安装Modbus Slave或者其他Modbus仿真软件，在仿真软件上开启ModbusTCP，使计算机获取设备的IP地址。

  通过范例学习，可以掌握Modbus的基本通讯功能，并结合ModbusTCP控件进行仿真控制功能。

# 2. 设计明细

  开启Smart智慧控制平台，分别加入下插图之控件。或者通过点击菜单栏[文件]-[打开项目]选择范例项目文件来打开该范例。

  ①：TModbusTCP组件，控件名称为ModbusTCP1。

  ②：TImage组件，控件名称为Image1。

  ③：TLabel组件，控件名称为Label2。

  ④：TLabel组件，控件名称为Label1。

  ⑤：TEdit组件，控件名称为EditHost。

  ⑥：TLabel组件，控件名称为Label3。

  ⑦：TEdit组件，控件名称为EditPort。

  ⑧：TBitBtn组件，控件名称为BitBtnConnect。

  ⑨：TMemo组件，控件名称为Memo1。

  ⑩：TBitBtn组件，控件名称为BitBtn01。

  (11)：TBitBtn组件，控件名称为BitBtn02。

  (12)：TBitBtn组件，控件名称为BitBtn03。

  (13)：TBitBtn组件，控件名称为BitBtn04。

  (14)：TBitBtn组件，控件名称为BitBtn05。

  (15)：TBitBtn组件，控件名称为BitBtn06。

  (16)：TBitBtn组件，控件名称为BitBtn15。

  (17)：TBitBtn组件，控件名称为BitBtn16。

• Main窗体属性设置

  • Caption：设置窗体标题=ModbusTCP控件使用。
  • ClientHeight：设置窗体显示区的高度=394。
  • ClientWidth：设置窗体显示区的宽度=534。

• ①ModbusTCP属性设置

  • Host：设置设备的地址。设置为Modbus 模拟器所在的IP地址，例如192.168.0.110。
  • Port：设置设备的端口号，设置为Modbus模拟器的端口号，默认为502。

• ②Image1属性设置

  • Align：设置对齐方式，设定为alClient。
  • Stretch：设置图片拉伸对齐，设定为True。

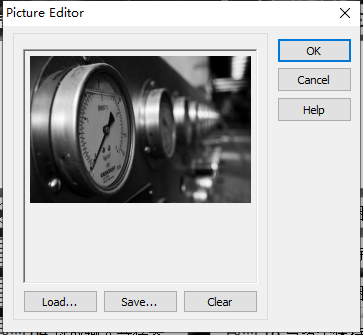

  • Picture：设置图片。点击Picture属性右侧的[...]按钮，打开文件上传界面，点击[Load...]从文件浏览器中选择对应的图片文件上传，返回该界面下，待显示出图片后点击[OK]加载图片。



• ③Label2属性设置

  • AutoSize：设置控件大小与字体自适应=True。
  • Caption：设置显示标签的内容=设备地址：。
  • Font：设置字体，点击该属性右侧[...]按钮或者双击该属性打开字体设置界面，设置内容如下。



• ④Label1属性设置

  • AutoSize：设置控件大小与字体自适应=True。
  • Caption：设置显示标签的内容=ModbusTCP控件使用。
  • Font：设置字体，点击该属性右侧[...]按钮或者双击该属性打开字体设置界面，设置内容如下。



• ⑤EditHost属性设置

  • Height：设定控件高度=21。
  • Width：设定控件宽度=121。
  • Text：设定编辑框中的文本，此处设定为指定的IP地址。
  • Name：控件名称，设定为EditHost。

• ⑥Label3属性设置

  • AutoSize：设置控件大小与字体自适应=True。
  • Caption：设置显示标签的内容=端口：。
  • Font：设置字体，点击该属性右侧[...]按钮或者双击该属性打开字体设置界面，设置内容如下。



• ⑦EditPort属性设置

  • Height：设定控件高度=21。
  • Width：设定控件宽度=73。
  • Text：设定编辑框中的文本，此处设定为指定的端口号。
  • NumberOnly：设定是否只允许输入数字，设定为True。
  • Name：控件名称，设定为EditPort。

• ⑧BitBtnConnect属性设置

  • Caption：设定按钮显示的文字内容，设定为连接。
  • Height：设定控件高度=33。
  • Width：设定控件宽度=92。
  • Name：设定控件名称，为BitBtnConnect。
  • Glyph：设定按钮显示的图片。点击Glyph属性右侧的[...]按钮，打开文件上传界面，点击[Load...]从文件浏览器中选择对应的图片文件上传，返回该界面下，待显示出图片后点击[OK]加载图片。仅支持bmp格式的图片。



• ⑨Memo1属性设置

  • Height：设定控件高度=149。
  • Width：设定控件宽度=460。

• ⑩BitBtn01属性设置

  • Caption：设定按钮显示的文字内容，设定为01 读取线圈寄存器。
  • Height：设定控件高度=33。
  • Width：设定控件宽度=220。
  • Name：设定控件名称，为BitBtn01。
  • Glyph：设定按钮显示的图片。点击Glyph属性右侧的[...]按钮，打开文件上传界面，点击[Load...]从文件浏览器中选择对应的图片文件上传，返回该界面下，待显示出图片后点击[OK]加载图片。仅支持bmp格式的图片。



• (11)BitBtn02属性设置

  • Caption：设定按钮显示的文字内容，设定为02 离散输入寄存器。
  • Height：设定控件高度=33。
  • Width：设定控件宽度=220。
  • Name：设定控件名称，为BitBtn02。
  • Glyph：设定按钮显示的图片。点击Glyph属性右侧的[...]按钮，打开文件上传界面，点击[Load...]从文件浏览器中选择对应的图片文件上传，返回该界面下，待显示出图片后点击[OK]加载图片。仅支持bmp格式的图片。



• (12)BitBtn03属性设置

  • Caption：设定按钮显示的文字内容，设定为03 读取保持寄存器。
  • Height：设定控件高度=33。
  • Width：设定控件宽度=220。
  • Name：设定控件名称，为BitBtn03。
  • Glyph：设定按钮显示的图片。点击Glyph属性右侧的[...]按钮，打开文件上传界面，点击[Load...]从文件浏览器中选择对应的图片文件上传，返回该界面下，待显示出图片后点击[OK]加载图片。仅支持bmp格式的图片。



• (13)BitBtn04属性设置

  • Caption：设定按钮显示的文字内容，设定为04 读取输入寄存器。
  • Height：设定控件高度=33。
  • Width：设定控件宽度=220。
  • Name：设定控件名称，为BitBtn04。
  • Glyph：设定按钮显示的图片。点击Glyph属性右侧的[...]按钮，打开文件上传界面，点击[Load...]从文件浏览器中选择对应的图片文件上传，返回该界面下，待显示出图片后点击[OK]加载图片。仅支持bmp格式的图片。



• (14)BitBtn05属性设置

  • Caption：设定按钮显示的文字内容，设定为05 写单个线圈寄存器。
  • Height：设定控件高度=33。
  • Width：设定控件宽度=220。
  • Name：设定控件名称，为BitBtn05。
  • Glyph：设定按钮显示的图片。点击Glyph属性右侧的[...]按钮，打开文件上传界面，点击[Load...]从文件浏览器中选择对应的图片文件上传，返回该界面下，待显示出图片后点击[OK]加载图片。仅支持bmp格式的图片。



• (15)BitBtn06属性设置

  • Caption：设定按钮显示的文字内容，设定为06 写单个保持寄存器。
  • Height：设定控件高度=33。
  • Width：设定控件宽度=220。
  • Name：设定控件名称，为BitBtn06。
  • Glyph：设定按钮显示的图片。点击Glyph属性右侧的[...]按钮，打开文件上传界面，点击[Load...]从文件浏览器中选择对应的图片文件上传，返回该界面下，待显示出图片后点击[OK]加载图片。仅支持bmp格式的图片。



• (16)BitBtn15属性设置

  • Caption：设定按钮显示的文字内容，设定为15 写多个线圈寄存器。
  • Height：设定控件高度=33。
  • Width：设定控件宽度=220。
  • Name：设定控件名称，为BitBtn15。
  • Glyph：设定按钮显示的图片。点击Glyph属性右侧的[...]按钮，打开文件上传界面，点击[Load...]从文件浏览器中选择对应的图片文件上传，返回该界面下，待显示出图片后点击[OK]加载图片。仅支持bmp格式的图片。



• (17)BitBtn16属性设置

  • Caption：设定按钮显示的文字内容，设定为16 写多个线圈寄存器。
  • Height：设定控件高度=33。
  • Width：设定控件宽度=220。
  • Name：设定控件名称，为BitBtn16。
  • Glyph：设定按钮显示的图片。点击Glyph属性右侧的[...]按钮，打开文件上传界面，点击[Load...]从文件浏览器中选择对应的图片文件上传，返回该界面下，待显示出图片后点击[OK]加载图片。仅支持bmp格式的图片。



# 3. 程序设计

# 3.1. 程序初始设置

  该程序无初始设置。

# 3.2. 事件设置

• ⑧BitBtnConnect-OnClick事件

  点击连接按钮，将ModbusTCP1中的连接设置指定为输入框中的内容，并发起连接。

procedure TMyHandler.BitBtnConnectClick;
//连接
begin
  FThis.ModbusTCP1.Host := FThis.EditHost.Text;
  FThis.ModbusTCP1.Port := StrToInt(FThis.EditPort.Text);
  FThis.ModbusTCP1.AutoConnect := True;
end;

• ⑩BitBtn01-OnClick事件

  点击该按钮，读取线圈寄存器数据并返回结果。

procedure TMyHandler.BitBtn01Click;
//01 读取线圈寄存器，可读取单个或多个
var
  v: Boolean;
  s: String;
begin
  //读取单个线圈
  if FThis.ModbusTCP1.ReadCoil(1,v) then
  begin
    if v then
      FThis.Memo1.Lines.Add('读取单个线圈数值：1')
    else
      FThis.Memo1.Lines.Add('读取单个线圈数值：0');
  end
  else
    FThis.Memo1.Lines.Add('读取单个线圈数值->>>出错！');

  //读取多个线圈数值
  if FThis.ModbusTCP1.ReadCoils(1,2,s) then
  begin
    FThis.Memo1.Lines.Add('读取多个线圈数值：' + s);
  end
  else
    FThis.Memo1.Lines.Add('读取单个线圈数值->>>出错！');
end;

• (11)BitBtn02-OnClick事件

  点击该按钮，读取离散输入寄存器数据并返回结果。

procedure TMyHandler.BitBtn02Click;
//02 读取离散输入寄存器
var
  s: String;
begin
  if FThis.ModbusTCP1.ReadInputBits(1,2,s) then
  begin
    FThis.Memo1.Lines.Add('读取离散输入寄存器：' + s);
  end
  else
    FThis.Memo1.Lines.Add('读取离散输入寄存器->>>出错！');
end;

• (12)BitBtn03-OnClick事件

  点击该按钮，读取保持寄存器数据并返回结果。

procedure TMyHandler.BitBtn03Click;
//03 读取保持寄存器
var
  v: Word;
  s: String;
begin
  //读取单个保持寄存器
  if FThis.ModbusTCP1.ReadHoldingRegister(1,v) then
  begin
    FThis.Memo1.Lines.Add('读取单个保持寄存器：' + IntToStr(v));
  end
  else
    FThis.Memo1.Lines.Add('读取单个保持寄存器->>>出错！');

  //读取多个保持寄存器
  if FThis.ModbusTCP1.ReadHoldingRegisters(1,2,s) then
  begin
    FThis.Memo1.Lines.Add('读取多个保持寄存器：' + s);
  end
  else
    FThis.Memo1.Lines.Add('读取多个保持寄存器->>>出错！');
end;

• (13)BitBtn04-OnClick事件

  点击该按钮，读取输入寄存器数据并返回结果。

procedure TMyHandler.BitBtn04Click;
//04 读取输入寄存器
var
  v: Word;
  s: String;
begin
  //读取单个输入寄存器
  if FThis.ModbusTCP1.ReadInputRegister(1,v) then
  begin
    FThis.Memo1.Lines.Add('读取单个输入寄存器：' + IntToStr(v));
  end
  else
    FThis.Memo1.Lines.Add('读取单个输入寄存器->>>出错！');

  //读取多个输入寄存器
  if FThis.ModbusTCP1.ReadInputRegisters(1,2,s) then
  begin
    FThis.Memo1.Lines.Add('读取多个输入寄存器：' + s);
  end
  else
    FThis.Memo1.Lines.Add('读取多个输入寄存器->>>出错！');
end;

• (14)BitBtn05-OnClick事件设置

  点击该按钮，将数据写入单个线圈寄存器。

procedure TMyHandler.BitBtn05Click;
//05 写单个线圈寄存器
begin
  if FThis.ModbusTCP1.WriteCoil(1,True) then
  begin
    FThis.Memo1.Lines.Add('写单个线圈寄存器：1');
  end
  else
    FThis.Memo1.Lines.Add('写单个线圈寄存器->>>出错！');
end;

• (15)BitBtn06-OnClick事件设置

  点击该按钮，将数据写入单个保持寄存器。

procedure TMyHandler.BitBtn06Click;
//06 写单个保持寄存器
begin
  if FThis.ModbusTCP1.WriteRegister(1,123) then
  begin
    FThis.Memo1.Lines.Add('写单个保持寄存器：123');
  end
  else
    FThis.Memo1.Lines.Add('写单个保持寄存器->>>出错！');
end;

• (16)BitBtn15-OnClick事件设置

  点击该按钮，将数据写入多个线圈寄存器。

procedure TMyHandler.BitBtn15Click;
//15 写多个线圈寄存器
begin
  if FThis.ModbusTCP1.WriteCoils(1,2,'1,0,1') then
  begin
    FThis.Memo1.Lines.Add('写多个线圈寄存器：1,0,1');
  end
  else
    FThis.Memo1.Lines.Add('写多个线圈寄存器->>>出错！');
end;

• (17)BitBtn16-OnClick事件

  点击该按钮，将数据写入多个保持寄存器。

procedure TMyHandler.BitBtn16Click;
//16 写多个保持寄存器
begin
  if FThis.ModbusTCP1.WriteRegisters(1,'1,123,224') then
  begin
    FThis.Memo1.Lines.Add('写多个保持寄存器：1,123,224');
  end
  else
    FThis.Memo1.Lines.Add('写多个保持寄存器->>>出错！');
end;

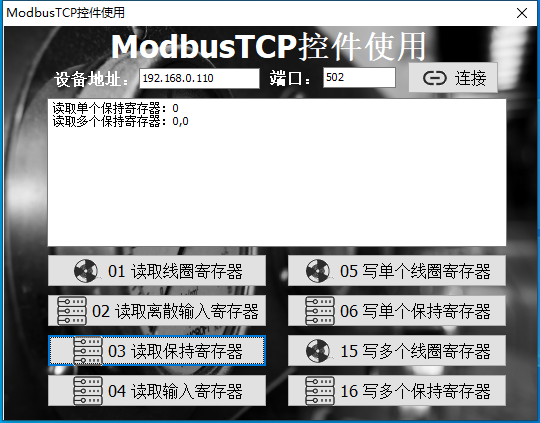

# 4. 运行结果

  通过工具栏保存，将程序保存为 sdb 项目文件。

  使用鼠标点击工具栏运行（Run），测试运行结果。

  在设定完成设备地址与端口信息后，点击右侧的[连接]按钮，开启ModbusTCP连接。

  仿真软件切换至线圈寄存器模式，点击[01 读取线圈寄存器]，程序读取对应的线圈寄存器位址并返回读取结果。点击[05 写单个线圈寄存器]，程序向单个线圈寄存器位址写入数据并返回结果。点击[15 写多个线圈寄存器]，程序向多个线圈寄存器位址写入数据并返回结果。

  仿真软件切换至离散输入寄存器模式，点击[02 读取离散输入寄存器]，程序读取对应的离散输入寄存器位址并返回读取结果。

  仿真软件切换至保持寄存器模式，点击[03 读取保持寄存器]，程序读取对应的保持寄存器位址并返回读取结果。点击[06 写单个保持寄存器]，程序向单个保持寄存器位址写入数据并返回结果。点击[16 写多个保持寄存器]，程序向多个保持寄存器位址写入数据并返回结果。

  仿真软件切换至输入寄存器模式，点击[04 读取输入寄存器]，程序读取对应的输入寄存器位址并返回读取结果。
