Smart之Flying网络打印

1. 说明

  范例采用HTTP与MQTT通讯协议，连接打印服务器进行打印操作。需配合爱招飞旗下的Flying(飞印，局域网数据报表打印工具)使用。

  程序中包含了TARS的连接。需访问数据库。范例在demo数据库中新建一张表名为Basic_Unit，其表结构如下图所示，可通过下面的脚本新建该表并向其中插入数据。在demo 数据库中提供了相关表。

--创建表Basic_Unit
CREATE TABLE [dbo].[Basic_Unit](
	[FInterID] [int] NOT NULL,
	[FUnitCode] [nvarchar](50) NULL,
	[FUnitName] [nvarchar](100) NULL,
	[FCoefficient] [decimal](18, 10) NULL,
	[FNote] [varchar](255) NULL,
 CONSTRAINT [PK_Basic_MeasureUnit] PRIMARY KEY CLUSTERED
(
	[FInterID] ASC
)WITH (PAD_INDEX = OFF, STATISTICS_NORECOMPUTE = OFF, IGNORE_DUP_KEY = OFF, ALLOW_ROW_LOCKS = ON, ALLOW_PAGE_LOCKS = ON) ON [PRIMARY]
) ON [PRIMARY]

--插入示例数据
INSERT INTO [dbo].[Basic_Unit]
           ([FInterID],[FUnitCode],[FUnitName],[FCoefficient],[FNote])
     VALUES(2,'M','米',1,NULL)
INSERT INTO [dbo].[Basic_Unit]
           ([FInterID],[FUnitCode],[FUnitName],[FCoefficient],[FNote])
     VALUES(3,'KG','千克',1,NULL)
INSERT INTO [dbo].[Basic_Unit]
           ([FInterID],[FUnitCode],[FUnitName],[FCoefficient],[FNote])
     VALUES(4,'G','克',0.001,NULL)

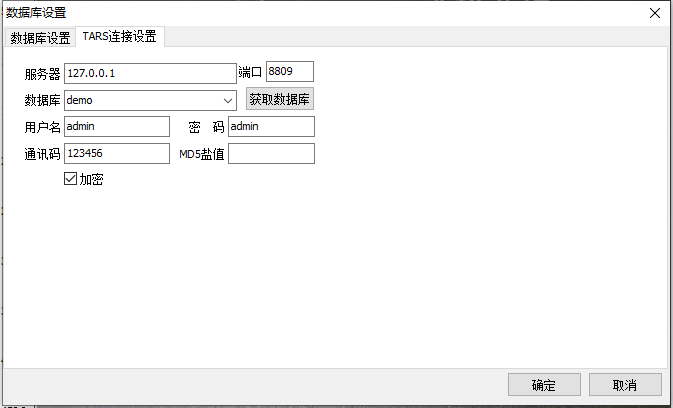

  通过Smart智慧控制平台菜单[工具]->[数据库设置]，设置好要连接的TARS中间件之数据库，在使用过程中须保证TARS处于运行状态并开放服务，TARS帐套配置请参阅TARS使用手册。

  通过本范例学习，可以掌握HTTP、MQTT的基本通讯原理，并通过该协议进行打印操作的功能。

2. 设计明细

  开启Smart智慧控制平台，分别加入下插图之控件。或者通过点击菜单栏[文件]-[打开项目]选择范例项目文件来打开该范例。

2.1. Main窗体

  1：TImage组件，控件名称为Image1。

  2：TLabel组件，控件名称为Label9。

  3：TImage组件，控件名称为Image2。

  4：TRFDataSet组件，控件名称为RFDataSet1。

  5：TFlying组件，控件名称为Flying1。

  6：TLabel组件，控件名称为Label2。

  7：TLabel组件，控件名称为Label1。

  8：TEdit组件，控件名称为edtIPAddress。

  9：TEdit组件，控件名称为edtPort。

  10：TComboBox组件，控件名称为ComboBoxPrintType。

  11：TLabel组件，控件名称为Label7。

  12：TLabel组件，控件名称为Label3。

  13：TLabel组件，控件名称为Label10。

  14：TLabel组件，控件名称为Label6。

  15：TLabel组件，控件名称为Label8。

  16：TLabel组件，控件名称为Label4。

  17：TLabel组件，控件名称为Label5。

  18：TImage组件，控件名称为ImageSearch。

  19：TComboBox组件，控件名称为ComboBoxPrinter。

  20：TComboBox组件，控件名称为ComboBoxType。

  21：TEdit组件，控件名称为edtPrintNum。

  22：TSwitchButton组件，控件名称为SwitchButton1。

  23：TTimer组件，控件名称为Timer1。

• Main窗体属性设置

  • BorderStyle：设置边界样式=bsDialog。
  • Caption：设置窗体显示的标题=Flying网络打印。
  • ClientHeight：设置客户区窗体的高度=480。
  • ClientWidth：设置窗体客户区的宽度=720。

• ①Image1属性设置

  • Align：设置控件对齐方式=alClient。
  • Stretch：设置图片拉伸适应于控件。
  • Picture：设置图片。点击Picture属性右侧的[...]按钮，打开文件上传界面，点击[Load...]从文件浏览器中选择对应的图片文件上传，返回该界面下，待显示出图片后点击[OK]加载图片。



• ②Label9属性设置

  • Caption：设置显示的标签字体=Flying网络打印。

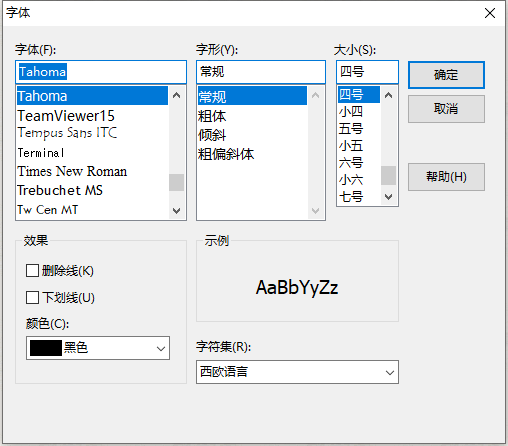

  • Font：设置标签字体。点击该属性右侧[...]按钮或者双击该属性打开字体设置界面，设置内容如下。



• ③Image2属性

  • Align：设置控件对齐方式=alClient。
  • Stretch：设置图片拉伸适应于控件。
  • Picture：设置图片。点击Picture属性右侧的[...]按钮，打开文件上传界面，点击[Load...]从文件浏览器中选择对应的图片文件上传，返回该界面下，待显示出图片后点击[OK]加载图片。



• ⑤Flying1属性设置

  • HTTPOptions：HTTP模式下的相关设置
    • Host：HTTP模式下打印服务器的地址。
    • Port：HTTP模式下打印服务器的端口号。
  • MQTTOptions：MQTT模式下的相关设置。
    • BrokerHost：MQTT服务端的地址。
    • BrokerPort：MQTT服务端的端口号。
    • PrintPwd：MQTT打印的订阅验证码。
    • PrintTopic：MQTT打印的订阅主题。
  • PrintOptions：打印相关的设置项。
    • PrintCopies：打印的份数。
    • PrintType：设置打印类型=HTTP。
    • ReportName：设置打印报表的模板名称。
    • Preview：设置打印预览=True。
  • WebSocketOptions：WebSocket 模式的相关设置
    • Host：WebSocket 模式下打印服务器的地址。
    • Port：WebSocket 模式下打印服务器的端口号。
    • URL：设定 WebSocket 服务的监听地址。

• ⑥Label2属性设置

  • Caption：设置显示的标签字体=服务器地址。
  • Font：设置标签字体。点击该属性右侧[...]按钮或者双击该属性打开字体设置界面，设置内容如下。



• ⑦Label1属性设置

  • Caption：设置显示的标签字体=连接选项。
  • Font：设置标签字体。点击该属性右侧[...]按钮或者双击该属性打开字体设置界面，设置内容如下。



• ⑧edtIPAddress属性设置

  • Name：控件名称=edtIPAddress。
  • Text：设置文本框中的内容，此处填写地址，例如=192.168.0.109。
  • Font：设置字体，点击该属性右侧[...]按钮或者双击该属性打开字体设置界面，设置内容如下。



• ⑨edtPort属性设置

  • Name：控件名称=edtPort。
  • NumbersOnly：设置是否只允许输入数字=True。
  • Text：设置编辑的文本，此处为端口号。如8801。
  • Font：设置字体，点击该属性右侧[...]按钮或者双击该属性打开字体设置界面，设置内容如下。



• ⑩ComboBoxPrintType属性设置

  • Name：设置控件名称=ComboBoxPrintType。
  • Text：设置显示的文本，如HTTP。
  • Items：设置选项。双击该属性或者点击属性右侧的[...]打开编辑器。



  • ItemIndex：设置默认选择的选项=0。
  • Font：设置字体，点击该属性右侧[...]按钮或者双击该属性打开字体设置界面，设置内容如下。



• (11)Label7属性设置

  • Caption：设置显示的标签字体=打印选项。
  • Font：设置标签字体。点击该属性右侧[...]按钮或者双击该属性打开字体设置界面，设置内容如下。



• (12)Label3属性设置

  • Caption：设置显示的标签字体=端口号。
  • Font：设置标签字体。点击该属性右侧[...]按钮或者双击该属性打开字体设置界面，设置内容如下。



• (13)Label10属性设置

  • Caption：设置显示的标签字体=连接类型。
  • Font：设置标签字体。点击该属性右侧[...]按钮或者双击该属性打开字体设置界面，设置内容如下。



• (14)Label6属性设置

  • Caption：设置显示的标签字体=打印机。
  • Font：设置标签字体。点击该属性右侧[...]按钮或者双击该属性打开字体设置界面，设置内容如下。



• (15)Label8属性设置

  • Caption：设置显示的标签字体=文件类型。
  • Font：设置标签字体。点击该属性右侧[...]按钮或者双击该属性打开字体设置界面，设置内容如下。



• (16)Label4属性设置

  • Caption：设置显示的标签字体=打印份数。
  • Font：设置标签字体。点击该属性右侧[...]按钮或者双击该属性打开字体设置界面，设置内容如下。



• (17)Label5属性设置

  • Caption：设置显示的标签字体=启用预览。
  • Font：设置标签字体。点击该属性右侧[...]按钮或者双击该属性打开字体设置界面，设置内容如下。



• (18)ImageSearch属性设置

  • Height：设置控件高度=31。
  • Width：设置控件宽度=31。
  • Stretch：设置图片拉伸=True。
  • Picture：设置图片。点击Picture属性右侧的[...]按钮，打开文件上传界面，点击[Load...]从文件浏览器中选择对应的图片文件上传，返回该界面下，待显示出图片后点击[OK]加载图片。



• (19)ComboBoxPrinter属性设置

  • Name：设置控件名称=ComboBoxPrinter。
  • ItemIndex：设置默认选择的选项=0。
  • Font：设置字体，点击该属性右侧[...]按钮或者双击该属性打开字体设置界面，设置内容如下。



• (20)ComboBoxType属性设置

  • Name：设置控件名称=ComboBoxType。
  • Text：设置显示的文本，例如pdf。
  • ItemIndex：设置默认选择的选项=0。
  • Items：设置选项，双击该属性或者点击属性右侧[...]来打开编辑器。



  • Font：设置字体，点击该属性右侧[...]按钮或者双击该属性打开字体设置界面，设置内容如下。



• (21)edtPrintNum属性设置

  • Name：控件名称=edtPrintNum。
  • NumbersOnly：设置是否只允许输入数字=True。
  • Text：设置显示的文本，此处设置为打印的份数1。
  • Font：设置字体，点击该属性右侧[...]按钮或者双击该属性打开字体设置界面，设置内容如下。



• (22)SwitchButton1属性设置

  • Height：设置控件高度=38。
  • Width：设置控件宽度=40。
  • Stretch：设置图像拉伸=True。
  • SwitchOff：显示关闭状态时的图像，双击该属性或者点击右侧[...]打开图像编辑器。点击[Load...]从文件浏览器中选择对应的图片文件上传，返回该界面下，待显示出图片后点击[OK]加载图片。



  • SwitchOn：显示关闭状态时的图像，双击该属性或者点击右侧[...]打开图像编辑器。点击[Load...]从文件浏览器中选择对应的图片文件上传，返回该界面下，待显示出图片后点击[OK]加载图片。



2.2. Form1窗体

  ①：TChrome组件，控件名称为Chrome1。

• Form1窗体属性设置

  • BorderStyle：设置边框类型为bsDialog。
  • Caption：设置窗体标题字幕=预览。
  • FormStyle：设置窗体风格=fsStayOnTop。

• ①Chrome1属性设置

  • Align：设置控件对齐方式=alClient。

3. 程序设计

3.1. 程序初始设置

  在程序启动时，为Flying控件提供初始值。

constructor TMyHandler.Create(AOwner: TComponent);
begin
  FThis :=TBaseForm(AOwner);
  FThis.Flying1.HTTPOptions.Host := FThis.edtIPAddress.Text;
  FThis.Flying1.HTTPOptions.Port := StrToInt(FThis.edtPort.Text);
  FThis.Flying1.WebSocketOptions.Host := FThis.edtIPAddress.Text;
  FThis.Flying1.WebSocketOptions.Port := StrToInt(FThis.edtPort.Text);
  FThis.Flying1.MQTTOptions.BrokerHost := FThis.edtIPAddress.Text;
  FThis.Flying1.PrintOptions.PrintCopies := StrToInt(FThis.edtPrinTNum.Text);
  FThis.Flying1.PrintOptions.Preview := FThis.SwitchButton1.IsChecked;
  FThis.RFDataSet1.Connection := dm.DBConnection;
  //导出文件类型选择
  case FThis.ComboBoxType.ItemIndex of
    1: FThis.Flying1.PrintOptions.ExportFileType := csv;
    2: FThis.Flying1.PrintOptions.ExportFileType := html;
    3: FThis.Flying1.PrintOptions.ExportFileType := jpg;
    4: FThis.Flying1.PrintOptions.ExportFileType := rtf;
    5: FThis.Flying1.PrintOptions.ExportFileType := txt;
    6: FThis.Flying1.PrintOptions.ExportFileType := xls;
  else
    FThis.Flying1.PrintOptions.ExportFileType := pdf;
  end;
  //连接类型选择
  case FThis.ComboBoxPrintType.ItemIndex of
    1:
    begin
      FThis.Flying1.PrintOptions.PrintType := MQTT;
      FThis.Flying1.MQTTOptions.Enabled := True;
      FThis.Flying1.WebSocketOptions.Enabled := False;
    end;
    2:
    begin
      FThis.Flying1.PrintOptions.PrintType := WebSocket;
      FThis.Flying1.MQTTOptions.Enabled := False;
      FThis.Flying1.WebSocketOptions.Enabled := True;
    end;
  else
    FThis.Flying1.PrintOptions.PrintType := HTTP;
      FThis.Flying1.MQTTOptions.Enabled := False;
      FThis.Flying1.WebSocketOptions.Enabled := False;
  end;
end;

3.2. 事件设置

• (18)ImageSearch-OnClick事件

  点击搜索按钮，执行获取打印机列表的子程序。

procedure TMyHandler.ImageSearchClick;
//搜索打印机
begin
  FThis.Flying1.GetPrinterList;
end;

• ⑧edtIPAddress-OnChange事件

  当IP地址的编辑框内容发生变化时，将取值传递给Flying1。

procedure TMyHandler.edtIPAddressChange;
//修改打印服务器地址
begin
  FThis.Flying1.HTTPOptions.Host := FThis.edtIPAddress.Text;
  FThis.Flying1.MQTTOptions.BrokerHost := FThis.edtIPAddress.Text;
  FThis.Flying1.WebSocketOptions.Host := FThis.edtIPAddress.Text;
end;

• ⑨edtPort-OnChange事件

  当端口的编辑框内容发生变化时，将取值传递给Flying1。

procedure TMyHandler.edtPortChange;
//修改端口号
begin
  FThis.Flying1.HTTPOptions.Port := StrToInt(FThis.edtPort.Text);
  FThis.Flying1.WebSocketOptions.Port := StrToInt(FThis.edtPort.Text);
  FThis.Flying1.MQTTOptions.BrokerPort := StrToInt(FThis.edtPort.Text);
end;

• (21)edtPrintNum-OnChange事件

  当修改打印份数时，将取值传递给Flying1。

procedure TMyHandler.edtPrintNumChange;
//修改打印份数
begin
  FThis.Flying1.PrintOptions.PrintCopies := StrToInt(FThis.edtPrinTNum.Text);
end;

• (20)ComboBoxType-OnChange事件

  修改文件输出的类型，将取值传递给Flying1。

procedure TMyHandler.ComboBoxTypeChange;
//修改文件输出类型
begin
  case FThis.ComboBoxType.ItemIndex of
    1: FThis.Flying1.PrintOptions.ExportFileType := csv;
    2: FThis.Flying1.PrintOptions.ExportFileType := html;
    3: FThis.Flying1.PrintOptions.ExportFileType := jpg;
    5: FThis.Flying1.PrintOptions.ExportFileType := rtf;
    6: FThis.Flying1.PrintOptions.ExportFileType := txt;
    7: FThis.Flying1.PrintOptions.ExportFileType := xls;
  else
    FThis.Flying1.PrintOptions.ExportFileType := pdf;
  end;
end;

• ⑩ComboBoxPrintType-OnChange事件

  修改连接类型，将获取到的数值传递给Flying1。

procedure TMyHandler.ComboBoxPrintTypeChange;
  //连接类型选择
begin
  case FThis.ComboBoxPrintType.ItemIndex of
    1:
    begin
      FThis.Flying1.PrintOptions.PrintType := MQTT;
      FThis.edtPort.Text := IntToStr(FThis.Flying1.MQTTOptions.BrokerPort);
      FThis.Label3.Caption := FThis.siLang1.GetTextW('MQTT');
      FThis.Flying1.MQTTOptions.Enabled := True;
      FThis.Flying1.WebSocketOptions.Enabled := False;
    end;
    2:
    begin
      FThis.Flying1.PrintOptions.PrintType := WebSocket;
      FThis.edtPort.Text := IntToStr(FThis.Flying1.WebSocketOptions.Port);
      FThis.Label3.Caption := FThis.siLang1.GetTextW('port');
      FThis.Flying1.MQTTOptions.Enabled := False;
      FThis.Flying1.WebSocketOptions.Enabled := True;
    end;
  else
    begin
      FThis.Flying1.PrintOptions.PrintType := HTTP;
      FThis.edtPort.Text := IntToStr(FThis.Flying1.HTTPOptions.Port);
      FThis.Label3.Caption := FThis.siLang1.GetTextW('port');
      FThis.Flying1.MQTTOptions.Enabled := False;
      FThis.Flying1.WebSocketOptions.Enabled := False;
    end;
    end;
end;

• ③Image2-OnClick事件

  点击打印机图标，将数据传递给打印机进行打印操作。如果启用了打印预览则显示打印预览界面。MQTT打印由于不能及时获取URL，故需要通过延时定时器来获取。

procedure TMyHandler.Image2Click;
//点击以进行打印操作
var
  v:string;
  vStream:TStream;
  F: TBaseForm;
Begin
  if demo then exit;
  if FThis.ComboBoxPrinter.Items.Text = '' Then exit;
  FThis.Flying1.PrintOptions.PrinterName := FThis.ComboBoxPrinter.Items.Strings[FThis.ComboBoxPrinter.ItemIndex];
  FThis.RFDataSet1.SQL.Text := 'SELECT * FROM Basic_Unit';
  FThis.RFDataSet1.Open;
  FThis.Flying1.PrintOptions.Data.Clear;
  FThis.Flying1.AddPrintData(FThis.RFDataSet1,'A');
  FThis.Flying1.ReportPrint;
end;

• ⑤Flying1-OnReceivedPrinter事件

  当Flying返回打印机列表时，将打印机列表显示在下拉列表中。

procedure TMyHandler.Flying1ReceivedPrinter;
//获取打印机列表
begin
  FThis.ComboBoxPrinter.Items.CommaText := APrinterList;
  if FThis.ComboBoxPrinter.Items.Count <> 0  Then
  FThis.ComboBoxPrinter.ItemIndex := 0;
  FThis.ComboBoxPrinter.DroppedDown := True;
end;

• ⑤Flying1-OnReceivedExport事件

  当 Flying 返回输出的打印格式时，返回URL并显示。

procedure TMyHandler.Flying1ReceivedExport;
//输出
var
  F: TBaseForm;
begin
  if FThis.SwitchButton1.IsChecked then
  begin
    F := paxfunc.OpenForm('Form1');
    F.TagObject := FThis;
    TChrome(F.FindComponent('Chrome1')).Active := True;
    TChrome(F.FindComponent('Chrome1')).Uri := AUrl;
  end;
end;

4. 运行结果

  通过工具栏保存，将程序保存为 sdb 项目文件。

  使用鼠标点击工具栏运行（Run），测试运行结果。

  在本机运行Flying以及本范例，输入服务器地址，端口号，选择连接类型，然后点击搜索图标，在打印机栏位显示当前可用的打印机，选择完成后修改文件类型以及打印份数，可根据需要选择是否开启与预览。然后点击打印按钮即可。
