FastWeb之MQTT-WebSocket读取温湿度

• 适用平台：WEB(桌面)

1. 说明

  采用MQTT通讯协议，读取驳接在Arduino上的DHT22温湿度传感器的数据。MQTT是由IBM开发的通讯协议，为传感器提供一个轻量可靠的二进制通信设定，使得开发MQTT与物联网，机器之间的通信变得非常简单。

  在网页端可以使用WebSocket实现对MQTT协议的连接以及消息的传输，该种传输方式不需要经过FastWeb所在服务器的中转，直接由MQTT Broker向网页客户端传输，与传统的MQTT传输相比响应速度更快，性能更好。在范例中Arduino开发板与Ethernet W5100网络扩展板，组装方式与前述章节相同。温湿度传感器DHT22，负极接Ethernet W5100扩展板的GND针脚，正极接扩展板5V针脚，信号线接扩展板D8针脚。DHT22的特性如下表所示。

名称	取值
工作电压	3V–5.5V
温度测量范围	-40℃–80℃
温度测量精度	0.5℃
湿度测量范围	0–100% RH
湿度测量精度	2% RH

  通过本范例学习，可以掌握UgMQTTws控件的基本使用，并结合arduino开发板通过MQTT进行温湿度采集。

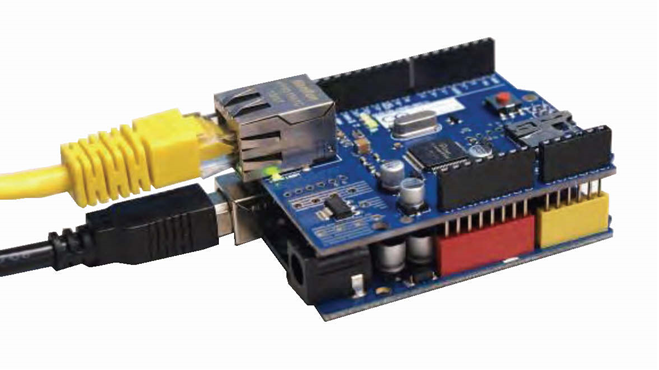

  Arduino开发板与Ethernet W5100网络扩展板的连接方式如下图所示。

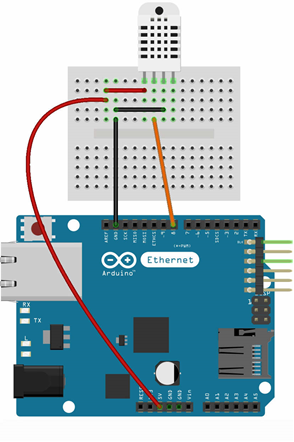

2. 零件连接图

3. 使用零件

序	零件名称	数量
1	Arduino UNO R3 开发板	1
2	Arduino Ethernet W5100 网络扩展板	1
3	DHT22温湿度 模块	1
4	USB数据线	1
5	面包板	1
6	杜邦线	3

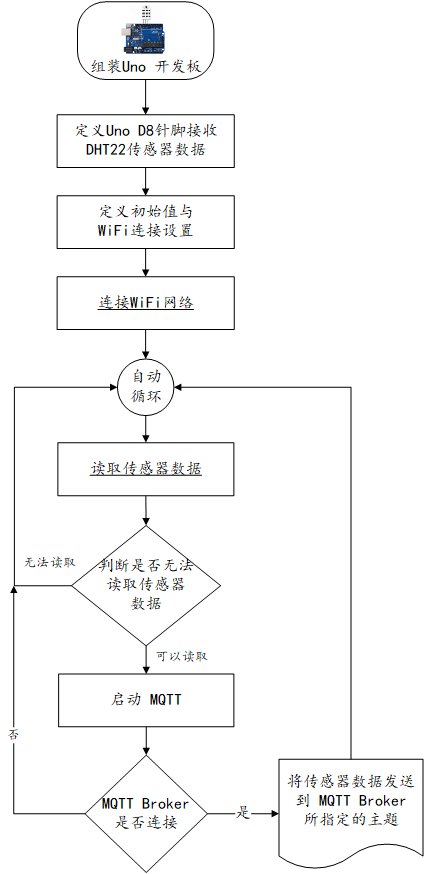

4. Arduino流程图

5. Arduino程序

  使用Arduino IDE 编译并上传以下Arduino程序。

// pubsubclient MQTT 链接库网址  https://github.com/knolleary/pubsubclient
// 使用温湿度传感器之链接库 https://github.com/adafruit/DHT-sensor-library

#include <DHT.h>
#define dhtPin 8                    //读取DHT22 Data
#define dhtType DHT22               //选用DHT22
DHT dht(dhtPin, dhtType);       // Initialize DHT sensor

#include <SPI.h>
#include <Ethernet.h>
// MQTT 宣告 ========================================================
#include <PubSubClient.h>
EthernetClient ethClient;
PubSubClient client(ethClient);


// 设置网络IP地址 (网络扩充卡 MAC 可自行修改 +1 避免冲突)
byte mac[] = {0x90, 0xA2, 0xDA, 0x0E, 0x94, 0xB9 };
IPAddress ip(192, 168, 0, 165);
IPAddress gateway(192, 168, 0, 1);
IPAddress subnet(255, 255, 255, 0);

void setup() {
   Serial.begin(9600);                                   //设定鲍率9600
   dht.begin();                                           //启动DHT

   //设置 MQTT ========================================================
   client.setServer("192.168.0.113", 1883);                 // 连接 MQTT Broker
   client.setCallback(subscribeReceive);                            // 设置从 MQTT Broker读取主题之后,自动运行之副程序

   Ethernet.begin(mac, ip, gateway, subnet);               // 启动网络
   Serial.println("网络已经开通");

   delay(1500);
 }

void loop() {
   float h = dht.readHumidity();   //读取湿度
   float t = dht.readTemperature(); //读取摄氏温度
   if (isnan(h) || isnan(t)) {
      Serial.println(" 无法从DHT传感器读取！");
      return;
   }

  if (!client.connected()) {                              // 如果未联机 MQTT Broker 将重新联机
     reconnect();
  }
   client.loop();

   // MQTT 开始运作发送主题 传送温湿度到 MQTT Broker
   char tmp[20];
   char hum[20];
   dtostrf(t,3,2,tmp);                 // 将Float 转换为 char[]
   dtostrf(h,3,2,hum);
   Serial.println(tmp);
   Serial.println(hum);
   // MQTT 发送主题(温湿度) =================
   client.publish("TMP", tmp);
   client.publish("HUM", hum);
   delay(5000);
}

void reconnect() {
  // 一直循环直到连上 MQTT Broker
  while (!client.connected()) {
    Serial.print("正在连接 MQTT Broker...");
    if (client.connect("arduinoClientMQTTDHT","username","password")) {
      Serial.println("MQTT Broker 已经连接上");
      client.subscribe("TMP");
      client.subscribe("HUM");

    } else {
      Serial.print("联机失败, rc=");
      Serial.print(client.state());
      Serial.println("五秒钟之后再联机");
      delay(5000);
    }
  }
}

void subscribeReceive(char* topic, byte* payload, unsigned int length)
{
  // Print the topic
  Serial.print("Topic: ");
  Serial.println(topic);

  // Print the message
  Serial.print("Message: ");
  for(int i = 0; i < length; i ++)
  {
    Serial.print(char(payload[i]));
  }

  // Print a newline
  Serial.println("");
}

6. 设计明细

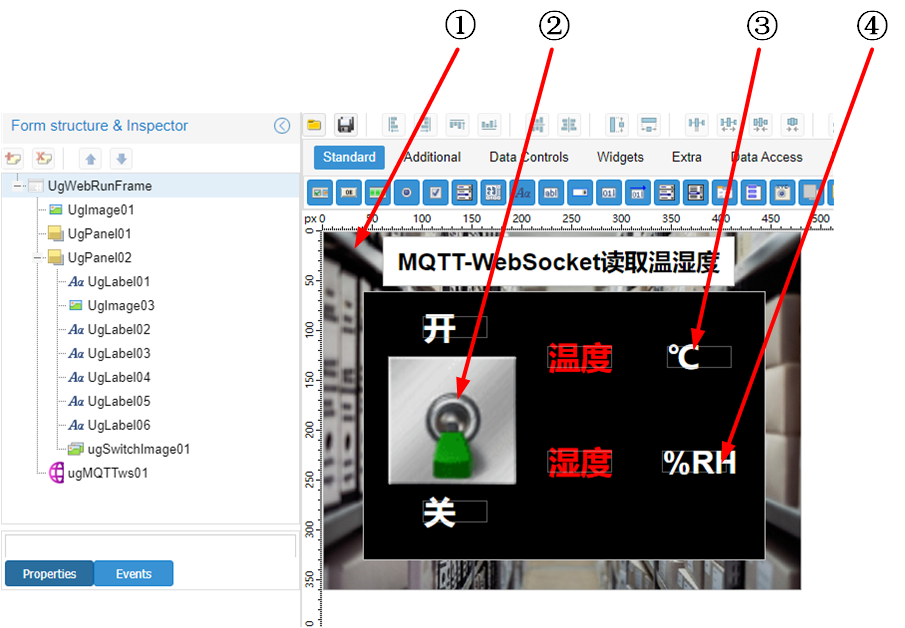

  开启FastWeb设计器，分别加入下插图之控件。或者通过点击[导入]按钮选择模板文件来打开模板。

  ①：TUgImage组件，控件名称为UgImage01。

  ②：TUgSwitchImage组件，控件名称为ugSwitchImage01。

  ③：TUgLabel组件，控件名称为UgLabel05。

  ④：TUgLabel组件，控件名称为UgLabel06。

• fxRunFrame属性设置

  • Height：设置页面高度=800。
  • Width：设置页面宽度=400。

• UgWebRunFrame属性设置

  • Height：设置窗体高度=360。
  • Width：设置窗体宽度=480。

• UgMQTTws01属性设置

  • Visible：设置控件是否可见。设置为False。
  • MQTTOptions：设置MQTT选项。
    • CleanSession：设置为True。
    • ClientID：设置客户端ID号，与已连接的客户端ID不能重复。
    • HostName：设置MQTT Broker的地址。
    • Password：设置MQTT Broker的账号密码。
    • Port：设置WebSocket服务的端口号，默认为9001。
    • Topic：设置MQTT的主题，启动时自动订阅该主题。
    • UserName：设置MQTT Broker的连接用户名。

• ①UgImage01属性设置

  • Align：设置对齐方式=alClient。
  • Stretch：设置画面拉伸=True。

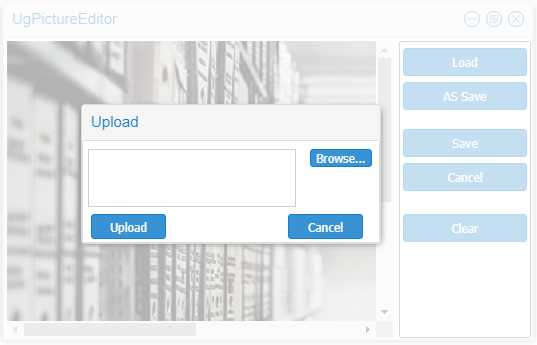

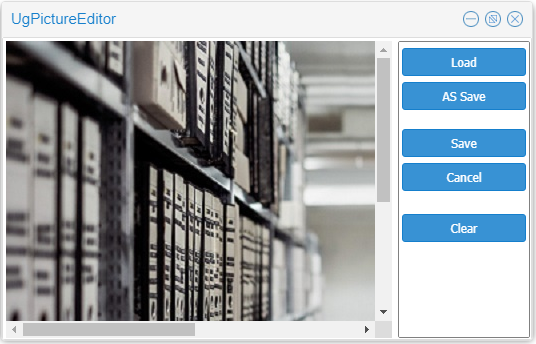

  • Picture：设置图像（背景）。点击Picture属性右侧的[√]，打开图像编辑器，点击[Load]按钮打开文件上传界面，点击右侧的[Browse...]打开图像浏览界面，选择图像后，点击[确定]按钮返回到文件上传界面，点击[Upload]将文件上传至编辑器中，待图片显示后，点击[Save]按钮即可。





• ②ugSwitchImage01属性设置

  • Height：设置控件高度=128。
  • Width：设置控件宽度=128。

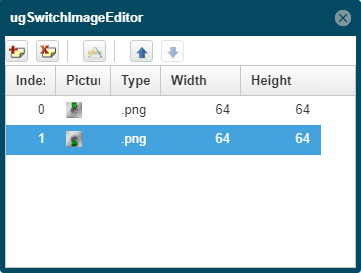

  • 双击该控件打开图片编辑界面。点击添加按钮打开文件上传界面。点击[Load]按钮打开文件上传界面，点击右侧的[Browse...]打开图像浏览界面，选择图像后，点击[确定]按钮返回到文件上传界面，点击[Upload]将文件上传至编辑器中，待图片显示后，点击[Save]按钮即可。





• ③UgLabel05属性设置

  • Caption：设置标签字幕内容=℃。
  • Font.Color：设置字幕的颜色=clWhite。
  • Font.Size：设置字幕的大小=24。
  • Font.Style.fsBold：设置字体加粗=True。

• ④UgLabel06属性设置

  • Caption：设置标签字幕内容=%RH。
  • Font.Color：设置字幕的颜色=clWhite。
  • Font.Size：设置字幕的大小=24。
  • Font.Style.fsBold：设置字体加粗=True。

7. 程序设计

7.1. 程序初始设置

  该程式无程序初始设置。

7.2. 事件设置

• UgMQTTws01-OnMessage事件

  当接收到订阅信息时，显示内容。

//JScript
function ugMQTTws01OnMessage(atopic,apayload)
{
  if (atopic == "TMP")
  {
    UgLabel05.Caption = apayload + "℃";
  }
  else if (atopic == "HUM")
  {
    UgLabel06.Caption = apayload + "%RH";
  }
}

//PasScript
procedure ugMQTTws01OnMessage(const atopic: string;apayload: string);
begin
  if atopic = 'TMP' Then
  begin
    UgLabel05.Caption := apayload + '℃';
  end
  else if atopic = 'HUM' Then
  Begin
    UgLabel06.Caption := apayload + '%RH';
  End;
end;

// Make sure to add code blocks to your code group

• ②ugSwitchImage01-OnSwitch事件

  点击以开启/关闭温湿度订阅。

//JScript
function ugSwitchImage01OnSwitch(sender)
//开启、关闭计数器
{
  if (ugSwitchImage01.IsChecked){
    ugMQTTws01.Subscribe("HUM");
    ugMQTTws01.Subscribe("TMP");
  }
  else{
    ugMQTTws01.Unsubscribe("HUM");
    ugMQTTws01.Subscribe("TMP");
    UgLabel05.Caption = "0.0℃";
    UgLabel06.Caption = "0.0%RH";
  }
}

//PasScript
procedure ugSwitchImage01OnSwitch(sender: tobject);
//开启、关闭计数器
begin
  if ugSwitchImage01.IsChecked Then
  Begin
    ugMQTTws01.Subscribe('HUM');
    ugMQTTws01.Subscribe('TMP');
  End
  else If ugSwitchImage01.IsChecked = False Then
  Begin
    ugMQTTws01.Unsubscribe('HUM');
    ugMQTTws01.Subscribe('TMP');
    UgLabel05.Caption := '0.0℃';
    UgLabel06.Caption := '0.0%RH';
  End;
end;

// Make sure to add code blocks to your code group

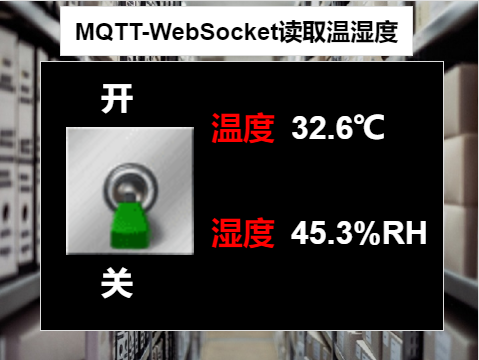

8. 运行结果

  使用鼠标点击工具栏保存到数据库，然后点击运行（Run），测试运行结果。将图中的拨杆拨向“开”，数值显示屏中的温湿度数据每隔五秒更新一次。
