# FastWeb 液化水槽监控

# 1. 说明

  范例采用Modbus TCP通讯协议，控制Factroy IO 的场景，场景中可进行相关操作，FastWeb 范例监控状态的变化，执行相应的操作。

  Factory IO是一款出色的虚拟仿真软件，可以自由使用其内部的各种元器件、传感器、驱动器等搭建自己理想中的工业现场，并联合其他工控设备进行编程仿真。

  范例使用的 Factory IO 场景的制作方式如下：

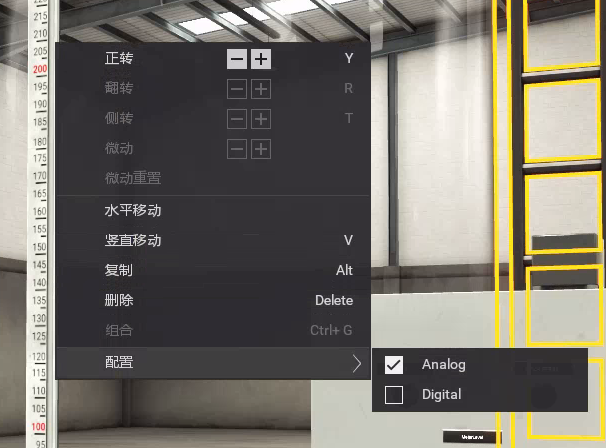

  在Factory IO 中创建一个空白场景。在工作站分类中找到 Tank，将其拖放至场景中，使用鼠标右键点选零件，将配置修改为 Analog。

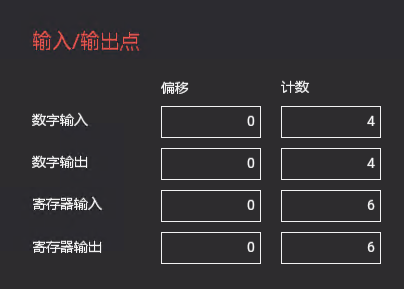

  接下来选择驱动方式，点击菜单栏中的 文件-驱动，在下拉框中选择驱动的方式为 Modbus TCP/IP Server，点击右侧的 配置 按钮，将从站ID 修改为 255，输入、输出点按照图示进行设置。

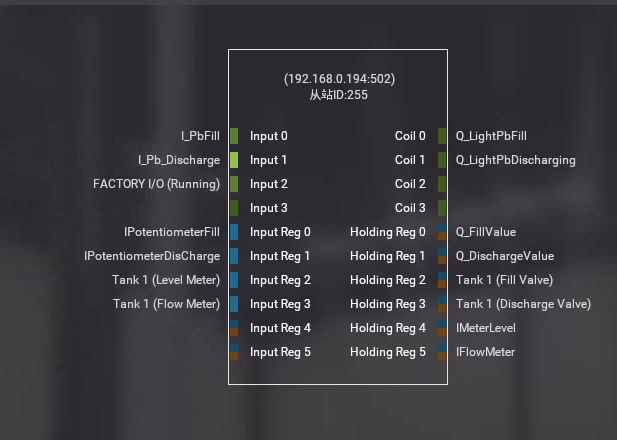

  返回驱动界面，界面中寄存器分配设置如下：

# 2. 设计明细

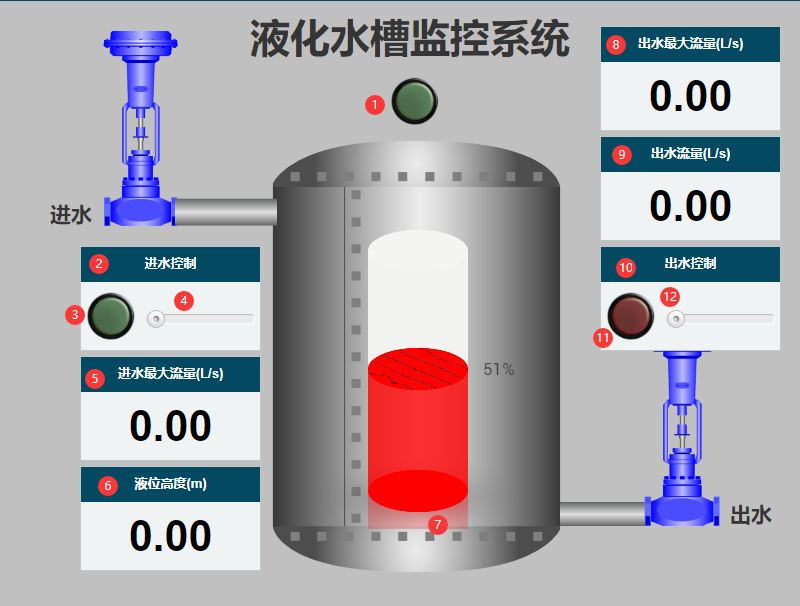

  开启FastWeb设计器，分别加入下插图之控件。或者通过点击[导入]按钮选择模板文件来打开模板。

  1：TUgSwitchImage 组件，控件名称为 UgSwitchImage03。

  2：TUgPanel 组件，控件名称为 UgPanel02。

  3：TUgSwitchImage 组件，控件名称为 UgSiwtchImage01。

  4：TUgTrackBar 组件，控件名称为 TrackBarIn。

  5：TUgPanel 组件，控件名称为 panelin。

  6：TUgPanel 组件，控件名称为 panellevel。

  7： TUgWaterTank 组件，控件名称为 UgWaterTank01。

  8：TUgPanel 组件，控件名称为 panelout。

  9：TUgPanel 组件，控件名称为 panelflow。

  10： TUgPanel 组件，控件名称为 UgPanel03。

  11：TUgSwitchIamge 组件，控件名称为 UgSwitchImage02。

  12：TUgTrackBar 组件，控件名称为 TrackBarOut。

  同时，界面中设置了8个 TUgModbusTCPClient，其中的 Host 属性均设置为 Factory IO 运行的 ModbusTCP Server IP地址。

  界面中设置了5个 TUgTimer，其中的 Interval 设置为 100。

  • UgWebRunFrame属性设置

    • Height：设置窗体高度=600。
    • Width：设置窗体宽度=800。

  • UgSwichImage03属性设置

      双击控件，打开图片编辑器，上传两个图片，用于代表开与关的状态。其中开的图片在前，关的图片在后。

  • UgPanel02属性设置

    • Ttite：设置文章显示的标题，设置为 进水控制。
    • ShowCaption：是否在面板区域显示文字，设置为 False。
    • TitleAlign：设置标题显示的文字的对齐方式，设置为 taCenter。

  • UgSiwtchImage01属性设置

      控件位于 UgPanel02 中，双击控件，打开图片编辑器，上传两个图片，用于代表开与关的状态。其中开的图片在前，关的图片在后。

  • TrackBarIn属性设置

    • Max：设置取值的最大值，设置为 1000。

  • panelin属性设置

    • Caption：设置初始显示的文字，设置为 0.00。
    • Title：设置标题显示的文字，设置为 进水最大流量(L/s)。
    • TitleAlign：设置标题显示的文字的对齐方式，设置为 taCenter。

  • panellevel属性设置

    • Caption：设置初始显示的文字，设置为 0.00。
    • Title：设置标题显示的文字，设置为 液位高度(m)。
    • TitleAlign：设置标题显示的文字的对齐方式，设置为 taCenter。

  • UgWaterTank01属性设置

    • Options：设置相关选项，其中修改 Height 为 240，修改 Width 为 100。

  • panelout属性设置

    • Caption：设置初始显示的文字，设置为 0.00。
    • Title：设置标题显示的文字，设置为 出水最大流量(L/s)。
    • TitleAlign：设置标题显示的文字的对齐方式，设置为 taCenter。

  • panelflow属性设置

    • Caption：设置初始显示的文字，设置为 0.00。
    • Title：设置标题显示的文字，设置为 出水流量(L/s)。
    • TitleAlign：设置标题显示的文字的对齐方式，设置为 taCenter。

  • UgPanel03属性设置

    • Ttite：设置文章显示的标题，设置为 出水控制。
    • ShowCaption：是否在面板区域显示文字，设置为 False。
    • TitleAlign：设置标题显示的文字的对齐方式，设置为 taCenter。

  • UgSiwtchImage02属性设置

      控件位于 UgPanel03 中，双击控件，打开图片编辑器，上传两个图片，用于代表开与关的状态。其中开的图片在前，关的图片在后。

  • TrackBarOut属性设置

    • Max：设置取值的最大值，设置为 1000。

# 3. 程序设置

# 3.1. 程序初始设置

  设置全局变量。

var Old_PotentionMeterFill,Old_PotentionMeterDisCharge,Fill,DisCharge,Fill_Pressed,DisCharge_Pressed,Old_Fill,Old_DisCharge;
1

  设置初始运行项：

function UgWebRunFrameOnAfterRunScript(sender)
{
  Fill_Pressed = false;
  DisCharge_Pressed = false;
  Old_Fill = "0";
  Old_DisCharge = "1";
}
1
2
3
4
5
6
7

# 3.2. 事件设置

  • UgTimer01-OnTimer事件

  检测开关的状态寄存器，同步更新。

function UgTimer01OnTimer(sender)
{
  var s,List;
  List = new TStringList();
  if (UgModbusTCPClient01.ReadCoils(1,2,s)){
    List.CommaText = s;
    if (List.Strings[0] == "1"){
      UgSwitchImage01.IsChecked = true;
      fill = true;
    }
    if (List.Strings[0] == "0"){
      UgSwitchImage01.IsChecked = false;
      fill = false;
    }
    if (List.Strings[1] == "1"){
      UgSwitchImage02.IsChecked = true;
      DisCharge = true;
    }
    if (List.Strings[1] == "0"){
      UgSwitchImage02.IsChecked = false;
      DisCharge = false;
    }
  }
  List.Free;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
  • UgTimer02-OnTimer 事件

  检测读数，并更新界面中显示的读数信息。

//读数状态切换
function UgTimer02OnTimer(sender)
{
  var i,o,s,t;
  if(UgModbusTCPClient02.ReadHoldingRegister(1,i)){
    panelin.Caption = FloatToStr(i * 0.01);
  }
  if(UgModbusTCPClient02.ReadHoldingRegister(2,o)){
    panelout.Caption = FloatToStr(o * 0.01);
  }
  if(UgModbusTCPClient02.ReadHoldingRegister(5,s)){
    panellevel.Caption = FloatToStr(s * 0.001 * 3);
    UgWaterTank01.Options.Level = s * 0.1;
  }
  if(UgModbusTCPClient02.ReadHoldingRegister(6,t)){
    panelflow.Caption = FloatToStr(t * 0.01);
  }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
  • ugSwitchImage01-OnSwitch事件

  进水开关状态变化指令传递。

//进水开关
function ugSwitchImage01OnSwitch(sender)
{
  UgModbusTCPClient03.WriteCoil(1,UgSwitchImage01.IsChecked);
}
1
2
3
4
5
  • ugSwitchImage02-OnSwitch事件

  出水开关状态变化指令传递。

//出水开关
function ugSwitchImage02OnSwitch(sender)
{
  UgModbusTCPClient03.WriteCoil(2,UgSwitchImage02.IsChecked);
}
1
2
3
4
5
  • TrackBarIn - OnChange事件

  进水最大流量调节。

//进水调节
function TrackBarInOnChange(sender)
{
  UgModbusTCPClient04.WriteRegister(1,TrackBarIn.Position);
  UgModbusTCPClient04.WriteRegister(3,TrackBarIn.Position);
}
1
2
3
4
5
6
  • TrackBarOut-OnChange事件

  出水最大流量调节。

//出水调节
function TrackBarOutOnChange(sender)
{
  UgModbusTCPClient04.WriteRegister(2,TrackBarIn.Position);
  UgModbusTCPClient04.WriteRegister(4,TrackBarIn.Position);
}
1
2
3
4
5
6
  • ugSwitchImage03-OnSwitch事件

  监控开关。

//定时器
function ugSwitchImage03OnSwitch(sender)
{
  UgTimer01.Enabled = UgSwitchImage03.IsChecked;
  UgTimer02.Enabled = UgSwitchImage03.IsChecked;
  UgTimer03.Enabled = UgSwitchImage03.IsChecked;
  UgTimer04.Enabled = UgSwitchImage03.IsChecked;
  UgTimer05.Enabled = UgSwitchImage03.IsChecked;
}
1
2
3
4
5
6
7
8
9
  • UgTimer03-OnTimer 事件

  按钮开关的状态检测，如有检测到按钮按动的操作，则执行相应的操作。

//检测按钮按下，开启开关
function UgTimer03OnTimer(sender)
{
  var s,t,List;
  List = new TStringList;
  if (UgModbusTCPClient08.ReadInputBits(1,2,s)){
    List.CommaText = s;
    if (List.Strings[0] == "1"){
      Fill_Pressed = True;
    }
    if (List.Strings[1] == "0"){
      DisCharge_Pressed = True;
    }
    if ((Fill_Pressed) && (Fill == False)){
      UgModbusTCPClient05.WriteCoil(1,True);
      Fill_Pressed = false;
    }
    if ((Fill_Pressed) && (Fill == True)){
      UgModbusTCPClient05.WriteCoil(1,False);
      Fill_Pressed = false;
    }
    if ((DisCharge_Pressed) && (DisCharge == false)){
      UgModbusTCPClient05.WriteCoil(2,True);
      DisCharge_Pressed = false;
    }
    if ((DisCharge_Pressed) && (DisCharge == true)){
      UgModbusTCPClient05.WriteCoil(2,False);
      DisCharge_Pressed = false;
    }
  }
  List.Free;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
  • UgTimer04-OnTimer事件

  场景中的旋钮转动检测事件，同步更新界面的流量控制。

function UgTimer04OnTimer(sender)
{
  var s,List;
  List = new TStringList();
  UgModbusTCPClient06.ReadInputRegisters(1,4,s){
    List.CommaText = s;
    if (Old_PotentionMeterFill != StrToInt(List.Strings[0])){
      UgModbusTCPClient06.WriteRegister(1,StrToInt(List.Strings[0]));
      Old_PotentionMeterFill = StrToInt(List.Strings[0]);
    }
    if (Old_PotentionMeterDisCharge != StrToInt(List.Strings[1])){
      UgModbusTCPClient06.WriteRegister(2,StrToInt(List.Strings[1]));
      Old_PotentionMeterDisCharge = StrToInt(List.Strings[1]);
    }
    UgModbusTCPClient06.WriteRegister(5,StrToInt(List.Strings[2]));
    UgModbusTCPClient06.WriteRegister(6,StrToInt(List.Strings[3]));
  }
  List.Free;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
  • UgTimer05-OnTimer事件

  控制开关，控制进出水流量的总开关。

function UgTimer05OnTimer(sender)
{
  var s,List;
  List = new TStringList;
  if (UgModbusTCPClient07.ReadHoldingRegisters(1,4,s)){
    List.CommaText = s;
    if (Fill){
      UgModbusTCPClient07.WriteRegister(3,StrToInt(List.Strings[0]));
    }
    Else{
      UgModbusTCPClient07.WriteRegister(3,0);
    }
    if (DisCharge){
      UgModbusTCPClient07.WriteRegister(4,StrToInt(List.Strings[1]));
    }
    Else{
      UgModbusTCPClient07.WriteRegister(4,0);
    }
  }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

# 4. 运行结果

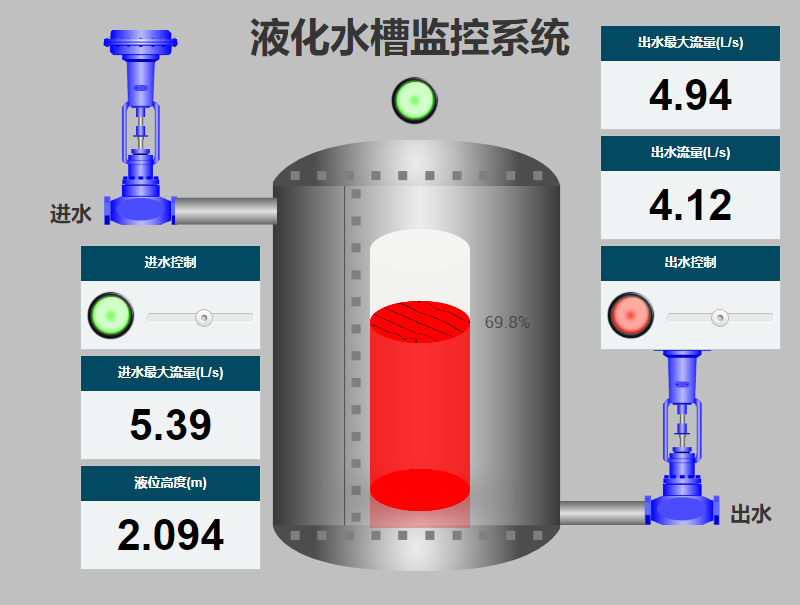

  使用鼠标点击工具栏保存到数据库，然后点击运行（Run），测试运行结果。监控按钮按下后，可在Factory IO 中的场景执行操作。
