FastWeb Bean(WebSocket)通讯

  Bean之间的通讯依赖于WebSocket通信，当Bean启动并运行时，会向FastWeb服务器发起WebSocket连接，直至页面被关闭前，均会保持连接的状态。

  接下来将介绍FastWeb中的WebSocket通讯方式，以及如何在Bean，Smart、PinToo，第三方客户端中实现WebSocket通讯。

1. WebSocket概述

  在说明Bean的通讯方式前，我们要了解WebSocket是什么，为什么使用WebSocket，以及WebSocket的连接特性。

1.1. 什么是WebSocket？

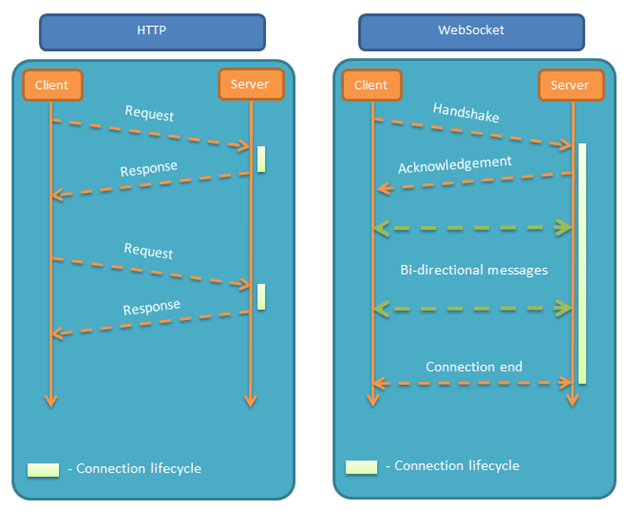

  在介绍WebSocket之前，我们要先了解一下HTTP。

  HTTP连接是由客户端发起，服务器在接收到客户端的请求后向客户端发送响应信息。HTTP的协议存在一个缺陷，就是通信只能由客户端发起，服务器不能主动向客户端推送信息。如果服务器有连续状态变化时，客户端想要获知会变得很麻烦，只能使用轮询等查询方式向服务端发送请求来获取信息，这种方式不仅不能及时获知服务器状态，还严重影响服务器的运行效率。

  WebSocket 协议在2008年诞生，2011年成为国际标准。它的最大特点就是，服务器可以主动向客户端推送信息，客户端也可以主动向服务器发送信息，是真正的双向平等对话。

1.2. FastWeb 上的WebSocket通信

  FastWeb内置了WebSocket服务器，用户使用浏览器打开FastWeb时，FastWeb浏览器的客户端会与服务端发起WebSocket连接，连接会一直保持直至用户关闭浏览器。

2. 配置WebSocket服务器

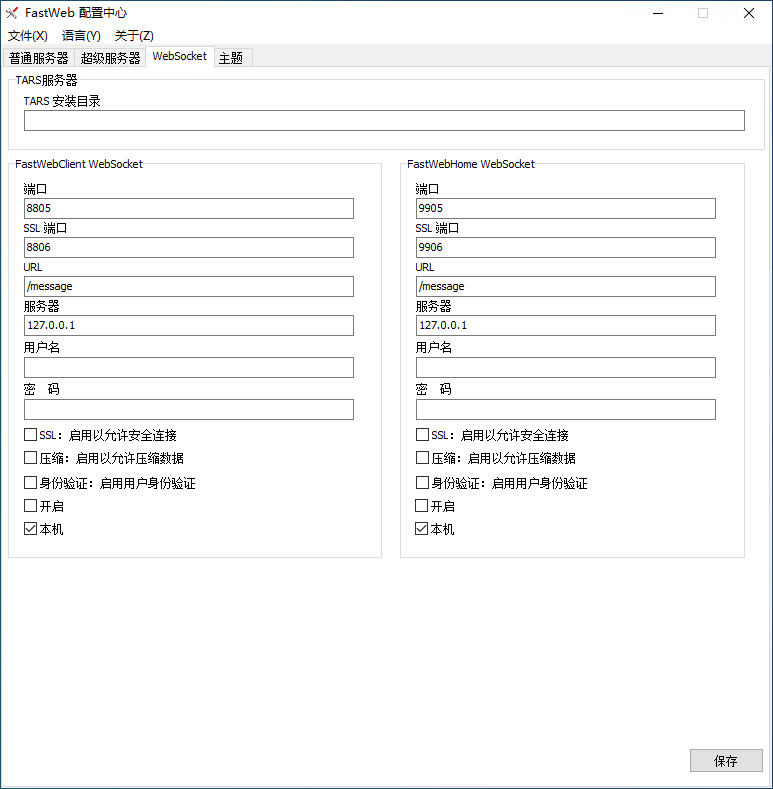

  WebSocket服务器的配置位于 配置中心 。在配置中心界面，点击 WebSocket 选项卡，设置WebSocket服务器的信息。 请注意，FastWeb默认未开启，请在 FastWebClient WebSocket 中勾选 开启 选项。

  设置完成后，点击 [保存] 按钮，切换至 普通服务器 选项卡，点击下方 [重启] 按钮重新启动FastWeb。

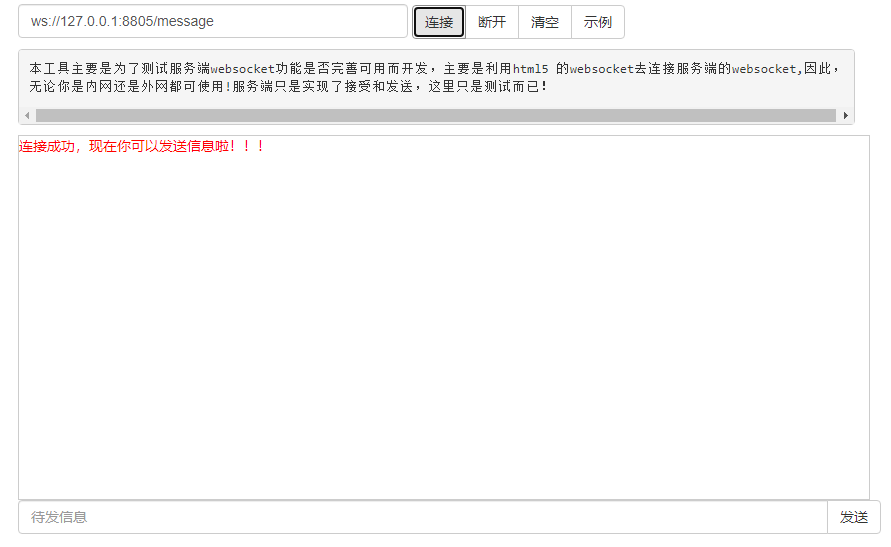

  在上述示例中生成的WebSocket地址为 ws://127.0.0.1:8805/message，SSL WebSocket地址为 wss://127.0.0.1:8806/message 。接下来测试连接的连通性。使用 WebSocket在线测试工具 (opens new window) 进行测试，输入地址后，点击 [连接] 按钮，如出现连接成功的字样，表示连接成功。

  如使用了身份验证，则应使用以下地址进行身份认证连接。其中的 {USERNAME} 与 {PASSWORD} 处请修改为配置中心中定义的用户名与密码。

ws://localhost:8805/sgc/auth/url/{USERNAME}/{PASSWORD}

wss://localhost:8806/sgc/auth/url/{USERNAME}/{PASSWORD}

3. Bean通信方式

  在FastWeb中，WebSocket是Bean的重要通讯工具，Bean模块之间的通讯交互以WebSocket为基础。爱招飞的开发平台 Smart 与 PinToo、开发板(Arduino、ESP8266、ESP32等)、FastWeb平台均支持WebSocket通信，通过WebSocket连接可实现Bean的互联互通。接下来将介绍在不同协议与FastWeb的WebSocket通信的方法。

3.1. Bean

  以下内容对包含浏览器功能的 Smart 与 PinToo 同样适用。

  FastWeb平台内置两个自定函数 SendWsMsgBySId 、SendWsMsg 用于Bean模块之间的消息传送。下面将以 Bean-demo1、Bean-demo2 两个带有图形的模块为例进行说明。

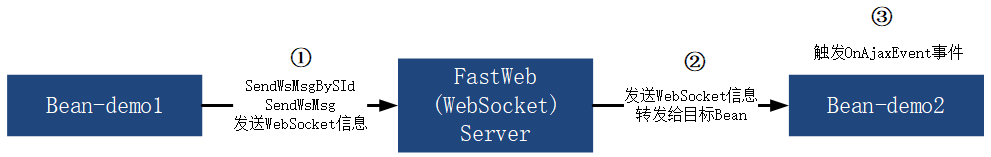

  Bean之间消息传输流程如下。

1. 发送信息

Bean-demo1模块通过调用 SendWsMsgBySId 或 SendWsMsg ，向服务器发送WebSocket信息。

2. 解析并传送消息

  FastWeb的WebSocket服务器接收到来自 Bean-demo1 模块发送的WebSocket信息，解析后读取json信息，根据传送的目标用户或者目标会话的信息，从已连接的Bean列表中查找匹配的用户或者会话。如果找到匹配的用户会话，就会向目标用户会话 (如 Bean-demo2) 发送WebSocket 信息。

3. 接收并解析，触发动作

Bean-demo2 接收到来自FastWeb的消息后，解析并触发模块窗体的 OnAjaxEvent 事件，事件的名称 eventname 以及 数据 data 均由json定义。在 OnAjaxEvent 事件中可使用 params.Values["paramname"] 来读取键值对的数据信息。示例代码如下。

//JScript
function UgWebRunFrameOnAjaxEvent(sender,eventname,params)
{
  if (SameText(eventname,"update"))   //解读接收到的eventname ,此处的eventname要与发送端的callbackeventname 或者
  {
    var user = params.Values["user"];
    var msg = params.Values["message"];
    ugmemo01.Lines.Add(user+" "+ formatdatetime("c",now()) + ":");
    ugmemo01.Lines.Add(msg);
    ugmemo01.Lines.Add("");
  }
}

//PasScript
procedure UgWebRunFrameOnAjaxEvent(sender:tobject;eventname,params:string);
var
  user,msg: string;
begin
  if (SameText(eventname,'update')) then
  begin
    user := params.Values['user'];
    msg := params.Values['message'];
    ugmemo01.Lines.Add(user+' '+ formatdatetime('c',now()) + ':');
    ugmemo01.Lines.Add(msg);
    ugmemo01.Lines.Add('');
  end;
end;

// Make sure to add code blocks to your code group

3.2. WebSocket

  Bean通信可使用传统的WebSocket协议来进行。支持WebSocket客户端通讯的有 Smart 与 PinToo、开发板(Arduino、ESP8266、ESP32等)。

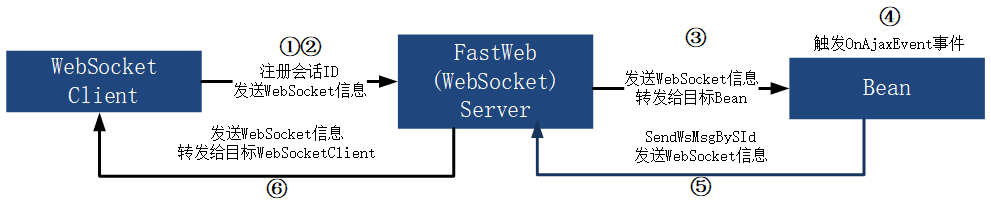

  通信的流程如下。

1. 登录并注册会话

  WebSocket客户端在连接至FastWeb的WebSocket服务器后，需注册会话才可进行后续的信息传输。注册会话json格式如下。

{"action":"login","sid":"wstest"}

  通过以上注册，WebSocket获得了一个名为 wstest 的会话ID，可进行数据交互的传输。

2. 发送WebSocket消息

  WebSocket传输的是一串格式化的json字符串，示例如下。

{
  "username": "demo",         //WebSocket消息发送的目标用户
  "action": "callback",       //WebSocket消息告知Bean执行的动作
  "tag": "0",                 //URL参数定义的标识组，可用于区分同一个IsoBean的不同场景的实例
  "data": {
    "callbackcomponent": "wb-vis-0008_chatroom",   //执行动作的目标Bean模块的名称
    "callbackeventname": "update",  //执行触发OnAjaxEvent事件的 eventname(事件名称)
    "callbackparams": [              //传输的键值，可以有一对或者多对
      {
        "paramname": "user",         //WS参数1名称
        "paramvalue": "demo"         //WS参数1取值
      },
      {
        "paramname": "message",      //WS参数2名称
        "paramvalue": "212"          //WS参数2取值
      }
    ]
  }
}

2. 解析并传送消息

  FastWeb的WebSocket服务器接收到WebSocket信息，解析后读取json信息，根据传送的目标用户信息，从已连接的Bean列表中查找匹配的用户。如果找到匹配的用户，就会向目标用户发送WebSocket 信息。

3. 接收并解析，触发动作

  Bean模块接收到来自FastWeb的消息后，解析并触发模块窗体的 OnAjaxEvent 事件，事件的名称 eventname 以及 数据键值对 paramname=paramvalue 均由json定义。在 OnAjaxEvent 事件中可使用 params.Values["paramname"] 来读取键值对的数据信息。示例代码请参考 FastWeb 部分 接收并解析，触发动作 的代码。

4. 向WebSocket客户端发送信息

  Bean可使用 SendWsMsgBySId 来向WebSocket客户端发送信息。向WebSocket客户端发送信息只需要指定 sid，参数 msg 可任意填写。调用此函数发送时，Bean 向FastWeb 的 WebSocket 服务器发送信息。

5. 解析并传送消息

  FastWeb的WebSocket服务器接收到WebSocket信息，根据传送的目标会话ID，从已连接列表中查找匹配的会话ID。如果找到匹配的会话ID，就会向目标会话ID发送WebSocket 信息。

6. WebSocket客户端接收处理信息

  WebSocket客户端从服务端接收到 msg 消息，可自行设计相关的事件来处理接收的消息，实现Bean远程控制的目的。

  如果是非FastWeb的WebSocket客户端需要通过WebSocket服务器向其他非FastWeb客户端发送消息的，可在经过步骤1注册会话的动作后，通过WebSocket发送以下内容格式的json来实现。

{
    "action":"msg",       //动作类型
    "sid":"smart",        //发送的目标会话ID
    "text":"Hello Smart Client" //发送的信息
}

  上述消息发送后，在目标的WebSocket客户端(Smart、PinToo、FastERP或者ESP32开发板等)可接收到 Hello Smart Client 的消息。

3.3. RestAPI

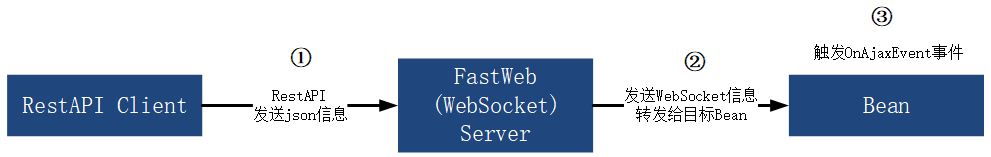

  Bean支持通过RestAPI来接收信息，并将其转换为 WebSocket 消息发送给目标用户的Bean模块。

• 发送信息

  RestAPI的请求Url示例如下。

POST
http://localhost:8888/?restapi=sendwsmsg

  POST的请求体中包含以下内容。

{
  "username": "demo",         //WebSocket消息发送的目标用户
  "action": "callback",       //WebSocket消息告知Bean执行的动作
  "tag": "0",                 //URL参数定义的标识组，可用于区分同一个IsoBean的不同场景的实例
  "data": {
    "callbackcomponent": "wb-vis-0008_chatroom",   //执行动作的目标Bean模块的名称
    "callbackeventname": "update",  //执行触发OnAjaxEvent事件的 eventname(事件名称)
    "callbackparams": [              //传输的键值，可以有一对或者多对
      {
        "paramname": "user",         //WS参数1名称
        "paramvalue": "demo"         //WS参数1取值
      },
      {
        "paramname": "message",      //WS参数2名称
        "paramvalue": "212"          //WS参数2取值
      }
    ]
  }
}

  发送以上请求后，观察反馈的结果，如果结果为以下内容，则信息已成功提交。

{
	"status": "ok",
	"message": "successfully"
}

2. 解析并传送消息

  FastWeb的RestAPI接收到此信息后进行解析，根据传送的目标用户信息，从已连接的Bean列表中查找匹配的用户。如果找到匹配的用户，就会向目标用户发送WebSocket 信息。

3. 接收并解析，触发动作

  Bean模块接收到来自FastWeb的消息后，解析并触发模块窗体的 OnAjaxEvent 事件，事件的名称 eventname 以及 数据键值对 paramname=paramvalue 均由json定义。在 OnAjaxEvent 事件中可使用 params.Values["paramname"] 来读取键值对的数据信息。示例代码请参考 FastWeb 部分 接收并解析，触发动作 的代码。

4. 执行数据库查询(SQL)

  在 FastWeb 中设置了数据库连接与预设 SQL 后，可利用 FastWeb 来执行 SQL 查询。发送的格式内容如下：

直接发送 SQL 语句：在 WebSocket 消息中可直接发送 SQL 语句来执行查询。示例如下(包含参数用法)：

{
  "action": "execsql",
  "db_name": "demo",
  "sql": "Insert Into Table_Test(FCode,FName) values(:F1,:F2)",
  "params": [
    {
      "name": "F1",
      "value": "003"
    },
    {
      "name": "F2",
      "value": "f37"
    }
  ]
}

使用预设 SQL 执行查询：如在 预设 SQL 中设置了查询信息，可发送需查询的预设 SQL 来执行查询。创建一个名称为 SQL001 的预设 SQL，查询语句示例如下(包含参数用法)：

Insert Into Table_Test(FCode,FName) values(:F1,:F2)

  呼叫 WebSocket 执行数据库查询的文本示例如下：

 {
  "action": "execsql",
  "db_name": "demo",
  "sql_command_id": "SQL001",
  "params": [
    {
      "name": "F1",
      "value": "043"
    },
    {
      "name": "F2",
      "value": "d23"
    }
  ]
}
