企业工作流程服务

工作流程在程序中的运行模式

  在讲解企业工作流程服务端前，需要先了FastBPM中工作流程引擎的运行原理，以及工作流程是如何在FastBPM中运行的。

1. FastBPM中的工作流程引擎在接收到工作流程创建的请求后，会从工作流程的起始处开始运行，按照流程中的图示顺序依次运行图示功能。
2. 工作流程的运行会在审批图示(稽核点)处暂停，此时工作流程会暂时退出运行状态，等待人工操作切换审批状态，或者审批超时(前提是在审批图示中设置了超时后切换状态)后自动切换状态。
3. 当稽核点位置人工审批通过后，工作流程会继续运行，直至运行到下一个稽核点后退出运行状态，或者流程运行结束退出运行状态。

  基于以上的说明，可以看出，工作流程在创建后，不是一直在运行的，在遇到需要人工审批的稽核点时会退出运行。可以将这视为一个切分点，完整的工作流程会被切分为多段。这样就实现了工作流程的分段运行，可以在不同的客户端中分别处理运行各段工作流程。

  同时也需要注意到，在工作流程运行时，有部分工作流程需要依赖于后台运行服务来处理。由于客户端不可能一直处于运行状态，需要使用专门的服务端来处理这些特别的内容。以下列出了常见的需要后台处理的功能。

1. 设定了超时时间的稽核点任务。这些稽核点需要在长时间无操作后默认审批通过，以进行后续的工作流程。
2. 设定了定时监控的任务，这些任务包含了启用定时监控功能的工作流程，以及启用了数据监控功能的稽核点任务。
3. 通过API呼叫创建的任务，在人工稽核点之前的自动流程任务需要使用工作流程服务来处理。

企业工作流程服务端与客户端

  基于上述工作流程的运行特性，爱招飞提供了FastBPM客户端与FastBPM服务端(企业工作流程服务端)两个程序，他们都内置了一套企业工作流程引擎，两者都可以实现工作流程的创建和运行。两者的主要区别分工如下：

• FastBPM 客户端侧重实现需要人工操作运行的内容：

  1. 流程设计、表单设计、运行监控设定等需要人去操作维护的事项。
  2. 工作流程稽核点的人工审批确认。
  3. 工作稽核点审批确认后的工作流程，直到下一个人工稽核点之前的工作流程任务，都是由客户端执行。

• FastBPM服务端侧重实现不需要人干预的、自动化长期化运行的内容：

  1. 已超时的需要审批的稽核点后的工作流程任务。
  2. 设置了自动监控功能的工作流程任务。
  3. 通过API呼叫创建的工作流程任务，会使用服务端运行至审批的稽核点位置退出。

企业工作流程服务端使用

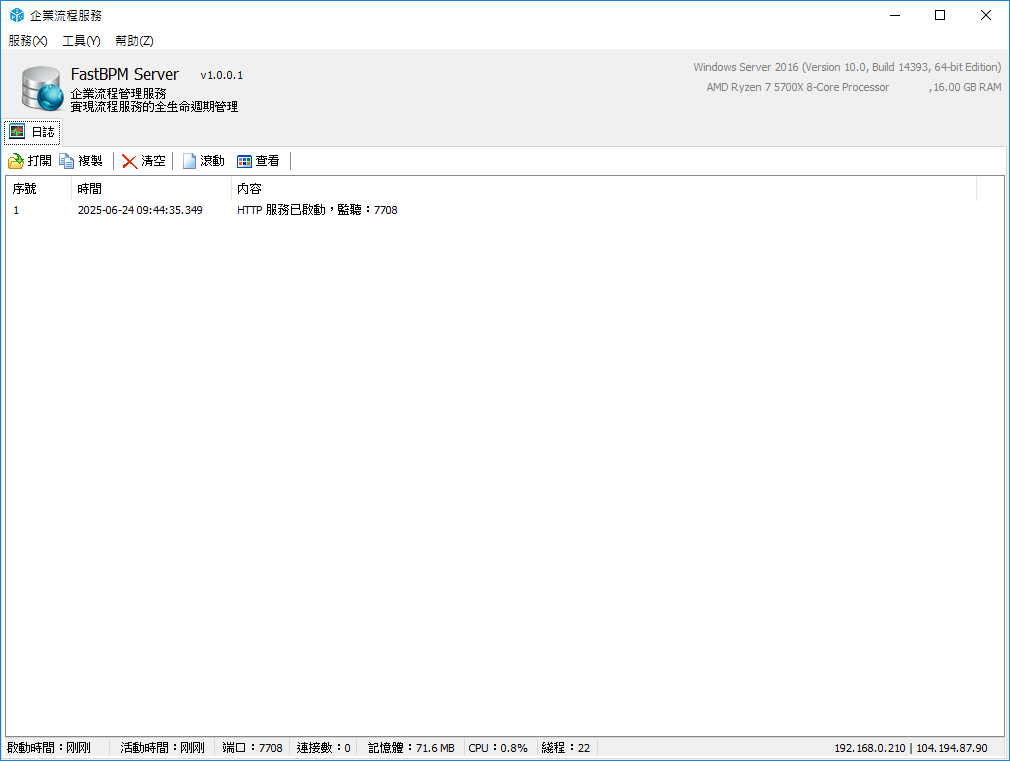

  FastBPM安装后，可以在安装目录下找到FastBPM_Server.exe，通过双击运行打开FastBPM服务端。

设置

  在默认状态下，FastBPM服务端不会自动运行，需要进行设定后，才可以正常运行。操作方式如下：

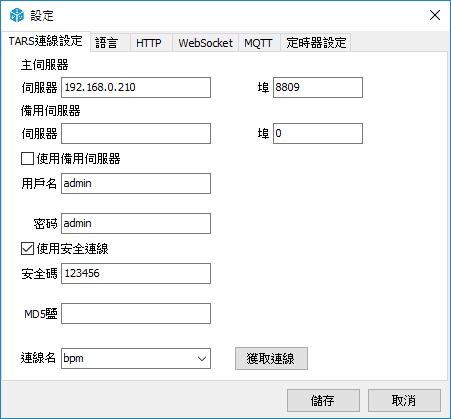

1. 点击[工具]-[设置]，打开设置对话框。在TARS连接设置 选项卡中设定好需要连接的服务器的设定，可参考以下图示中的内容进行设定。设置完成后，点击[获取连接]按钮，在下拉列表中选择FastBPM 连接的名称bpm，点击[保存]按钮。

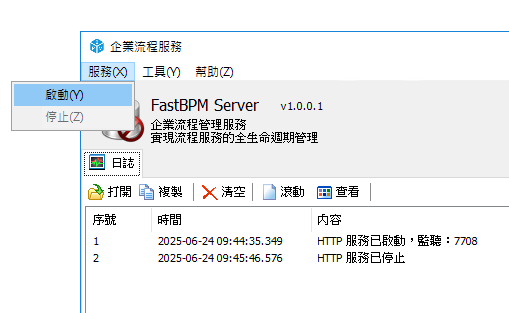

2. 点击菜单栏中的[服务]-[启动]，启动FastBPM Server 服务。



设置界面说明

• TARS连接设置
  • 主服务器-服务器：主服务器的地址，可以填写IP地址或者域名。
  • 主服务器-端口：主服务器的端口。
  • 备用服务器-服务器：备用服务器的地址，可以填写IP地址或者域名。
  • 备用服务器-端口：备用服务器的端口。
  • 使用备用服务器：是否使用备用服务器设置。
  • 用户名：TARS连接的用户名。
  • 密码：TARS连接的密码。
  • 使用安全连接：是否使用安全连接的方式进行连接。
  • 安全码：使用安全连接的认证密码。
  • MD5盐：用户密码使用MD5加密的盐值。
  • 连接名：TARS连接设置的名称。

• 语言
  • 语言：设置FastBPM服务端界面显示的语言。

• HTTP
  • 服务器：HTTP服务绑定的IP地址或域名。
  • 端口：HTTP服务绑定的端口。
  • SSL端口：HTTP 服务绑定SSL使用的端口。
  • SSL证书：SSL证书文件的名称，证书需与FastBPM服务端在同一个目录下。
  • SSL私钥：SSL私钥文件的名称，私钥需与FastBPM服务端在同一个目录下。
  • SSL根证书：SSL根证书文件的名称，根证书需与FastBPM服务端在同一目录下。
  • 启用：是否开启HTTP服务。
  • 启用SSL：是否启用SSL。
  • 程序启动时运行HTTP服务：是否在FastBPM服务端运行时启动HTTP服务。

• WebSocket
  • 服务器：连接至WebSocket服务器所在的IP地址。
  • 端口：WebSocket连接指定的端口。
  • SSL端口：WebSocket连接SSL指定的端口。
  • 路径：Websocket连接接入的路径标记。
  • 客户端ID：Websocket 连接的客户端使用的ID。
  • 用户名：WebSocket 连接使用的用户名。
  • 密码：WebSocket连接的用户名对应的密码。
  • 启用：是否启用WebSocket连接功能。
  • 启用SSL：是否启用Websocket 的 SSL连接功能。
  • 启用数据压缩 是否在使用WebSocket时实现数据发送接收的压缩功能。
  • 启用身份验证：是否在WebSocket启用时实现身份验证的功能。

• MQTT
  • 服务器：连接至MQTT服务器所在的IP地址或域名。
  • 端口：连接MQTT服务器所属的端口。
  • 用户名：MQTT认证的用户名。
  • 密码：MQTT认证的密码。
  • 主题：MQTT连接订阅的主题。
  • 客户端ID：MQTT连接使用的客户端的识别码。
  • 启用：是否启用MQTT客户端。
  • 使用SSL：是否使用SSL 访问MQTT。
  • 清除会话：当连接断开后，可以清除当前MQTT服务端中包含有的会话历史记录。

• 定时器设定
  • 过期检查：过期检查定时器的定期检查间隔。以毫秒为单位。
  • 监控脚本：监控脚本定时器(包括数据监控定时器)定期检查的时间间隔。以毫秒为单位。
  • 任务检查: 检查任务是否为定时任务的定时器定期检查的时间间隔，以毫秒为单位。
