SO表单

提示

以下内容涉及到模块开发，以下内容仅适用于流程设计开发人员阅读。

  FastBPM 与其他工作流程管理软件相比，特色之处在于可以轻松整合表单的功能，使工作流程与表单建立起更明确的关系，将传统ERP中难以管辖的工作流专用的零散表单纳入列管，使企业的工作流程更符合标准体系规范的要求。

  在标准化规范实施的过程中，通常需要对标准的工作流程内容进行记录，产生纸质的档案，这些内容会贯穿整个产品的生命周期。但是，这些内容往往停留在纸质表面，很难被软件系统利用。因为这些纸质档案很多都是非规格化的内容，且是针对企业生产实际进行设计的，传统的软件系统(ERP)由于没有建立起这些资料数据的关联性，故要将其转化为电脑操作的表单需花费大量时间，操作也相对繁琐。

  FastBPM的出现解决了上述问题。FastBPM来源于FastERP，使用的是相同的开发框架，用户只要熟悉了FastERP的模块开发方法，就能在FastBPM上进行SO表单的开发。以下将介绍在FastBPM上开发一个适用于特定流程的SO表单，并将其与工作流程绑定。

1. 构建数据表结构

  制作SO表单的第一步，需要构建SO表单所需的字段。其中部分字段内容是根据SO表单的字段来制定，请自行根据SO表单分析并添加这些字段，以下仅介绍FastBPM中必须要包含的表字段的说明。

• 主表字段的说明(建议以SO表单编号为表名，特殊符号使用下划线替代，例如这个SO表单的编号为EFO-1702，则表名称可以命名为EFO_1702)

字段名称	数据类型	说明
FInterID	varchar(36)	单据ID，主键，建议使用GUID生成
FDate	datetime	单据日期，建议不要包含时间信息
FBillID	varchar(20)	单据ID，参考流水号设计
FBillNo	varchar(50)	单据编号，参考流水号设计
FStatus	int	单据状态 0 - 已作废 1 - 草稿 2 - 已审核 3 - 已核准 4 - 已确认
FCreater	varchar(50)	单据创建用户
FCreateDate	datetime	单据创建时间
FChecker	varchar(50)	审核用户
FCheckDate	datetime	审核时间
FClosed	int	关闭状态， 0 - 未关闭 1 - 已关闭
FApproval	varchar(50)	核准用户
FApprovalDate	datetime	核准时间
FConfirm	varchar(50)	确认用户
FConfirmDate	datetime	确认时间

• 明细表字段的说明(如果有明细表，以下为必要的字段。表名称建议使用SO表单编号_D，以主表的SO表单编号为例，明细表的表名为EFO_1702_D)

字段名称	数据类型	说明
FID	varchar(36)	单据明细ID，主键
FInterID	varchar(36)	单据ID，外键
FEntryID	int	序号
FKey	int	对应的工作流实例的ID
FCreatedDate	datetime	记录创建日期
FUserName	varchar(50)	记录创建用户

2. 构建存储过程

  构建存储过程，是为了创建FastBPM单据状态变更的运行逻辑，从而实现单据管控的功能。

  可参考以下实例构建专用的存储过程实例，只需要将其中的 EFO_1702 批量替换为实际的主表名称：

CREATE PROCEDURE [dbo].[sp_EFO_1702]
    @ProcID VARCHAR(10), --处理标识：Check、UnCheck、Revoke、Recover、Delete
    @DataID VARCHAR(50), --数据ID
    @UserID VARCHAR(50)  --用户ID
AS
DECLARE @SkipStatus INT; --状态不对直接跳过，不提示错误
SELECT  @SkipStatus = 0; --不处理这个参数

DECLARE @FReturnFlag INT,
        @FReturnMsg VARCHAR(100);

DECLARE @Status INT,
        @BillNo VARCHAR(30);

--初始化变量
SELECT @FReturnFlag = 1,
       @FReturnMsg = '';

SELECT @Status = FStatus,
       @BillNo = FBillNo
FROM EFO_1702
WHERE FInterID = @DataID;
IF @@ROWCOUNT = 0
BEGIN
    SELECT @FReturnFlag = 0,
           @FReturnMsg = '没有找到单据，可能已被删除！';
END;

BEGIN TRAN tr_EFO_1702;
IF @ProcID = 'Check'
BEGIN
    --审核
    IF @Status = 0
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已作废，不能审核！';
        RETURN;
    END;
    ELSE IF @Status = 2
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已经审核，不需要再审核！';
        RETURN;
    END;
    ELSE IF @Status = 3
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已核准，不能审核！';
        RETURN;
    END;
    ELSE IF @Status = 4
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已确认，不能审核！';
        RETURN;
    END;

    --更新状态
    IF @FReturnFlag = 1
        UPDATE EFO_1702
        SET FStatus = 2,
            FChecker = @UserID,
            FCheckDate = GETDATE()
        WHERE FInterID = @DataID;
    IF @@ERROR <> 0
    BEGIN
        SELECT @FReturnFlag = 0,
               @FReturnMsg = '单据审核时出错！';
    END;

END;
ELSE IF @ProcID = 'UnCheck'
BEGIN
    --消审
    IF @Status = 0
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已作废，不能消审！';
    END;
    ELSE IF @Status = 1
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据尚未审核，不需要消审！';
    END;
    ELSE IF @Status = 3
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已核准，不能消审！';
        RETURN;
    END;
    ELSE IF @Status = 4
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已确认，不能消审！';
        RETURN;
    END;

    --更新状态
    IF @FReturnFlag = 1
        UPDATE EFO_1702
        SET FStatus = 1,
            FChecker = NULL,
            FCheckDate = NULL
        WHERE FInterID = @DataID;
    IF @@ERROR <> 0
    BEGIN
        SELECT @FReturnFlag = 0,
               @FReturnMsg = '单据消审时出错！';
    END;
END;

ELSE IF @ProcID = 'Approval'
BEGIN
    --消审
    IF @Status = 0
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已作废，不能核准！';
    END;
    ELSE IF @Status = 1
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据尚未审核，不能核准！';
    END;
    ELSE IF @Status = 3
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已核准，不需要核准！';
        RETURN;
    END;
    ELSE IF @Status = 4
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已确认，不能核准！';
        RETURN;
    END;

    --更新状态
    IF @FReturnFlag = 1
        UPDATE EFO_1702
        SET FStatus = 3,
            FApproval = @UserID,
            FApprovalDate = GETDATE()
        WHERE FInterID = @DataID;
    IF @@ERROR <> 0
    BEGIN
        SELECT @FReturnFlag = 0,
               @FReturnMsg = '单据核准时出错！';
    END;
END;

ELSE IF @ProcID = 'UnApproval'
BEGIN
    --消审
    IF @Status = 0
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已作废，不能取消核准！';
    END;
    ELSE IF @Status = 1
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据尚未审核，不能取消核准！';
    END;
    ELSE IF @Status = 2
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已审核，不能取消核准！';
        RETURN;
    END;
    ELSE IF @Status = 4
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已确认，不能取消核准！';
        RETURN;
    END;

    --更新状态
    IF @FReturnFlag = 1
        UPDATE EFO_1702
        SET FStatus = 2,
            FApproval = NULL,
            FApprovalDate = NULL
        WHERE FInterID = @DataID;
    IF @@ERROR <> 0
    BEGIN
        SELECT @FReturnFlag = 0,
               @FReturnMsg = '单据取消核准时出错！';
    END;
END;

ELSE IF @ProcID = 'Confirm'
BEGIN
    --消审
    IF @Status = 0
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已作废，不能确认！';
    END;
    ELSE IF @Status = 1
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据尚未审核，不能确认！';
    END;
    ELSE IF @Status = 2
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已审核，不能确认！';
        RETURN;
    END;
    ELSE IF @Status = 4
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已确认，不需要确认！';
        RETURN;
    END;

    --更新状态
    IF @FReturnFlag = 1
        UPDATE EFO_1702
        SET FStatus = 4,
            FConfirm = @UserID,
            FConfirmDate = GETDATE()
        WHERE FInterID = @DataID;
    IF @@ERROR <> 0
    BEGIN
        SELECT @FReturnFlag = 0,
               @FReturnMsg = '单据确认时出错！';
    END;
END;

ELSE IF @ProcID = 'UnConfirm'
BEGIN
    --消审
    IF @Status = 0
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已作废，不能取消确认！';
    END;
    ELSE IF @Status = 1
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据尚未审核，不能取消确认！';
    END;
    ELSE IF @Status = 2
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已审核，不能取消确认！';
        RETURN;
    END;
    ELSE IF @Status = 3
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已核准，不能取消确认！';
        RETURN;
    END;

    --更新状态
    IF @FReturnFlag = 1
        UPDATE EFO_1702
        SET FStatus = 3,
            FConfirm = NULL,
            FConfirmDate = NULL
        WHERE FInterID = @DataID;
    IF @@ERROR <> 0
    BEGIN
        SELECT @FReturnFlag = 0,
               @FReturnMsg = '单据取消确认时出错！';
    END;
END;


ELSE IF @ProcID = 'Revoke'
BEGIN
    --作废
    IF @Status = 2
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已审核，不能作废！';
        RETURN;
    END;
    ELSE IF @Status = 0
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已经作废，不需要再进行作废处理！';
        RETURN;
    END;
    ELSE IF @Status = 3
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已核准，不能作废！';
        RETURN;
    END;
    ELSE IF @Status = 4
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据已确认，不能作废！';
        RETURN;
    END;

    --更新状态
    IF @FReturnFlag = 1
        UPDATE EFO_1702
        SET FStatus = 0,
            FCheckDate = NULL
        WHERE FInterID = @DataID;
    IF @@ERROR <> 0
    BEGIN
        SELECT @FReturnFlag = 0,
               @FReturnMsg = '单据作废时出错！';
        IF @@TranCount > 0
            ROLLBACK TRAN;
    END;
END;
ELSE IF @ProcID = 'Recover'
BEGIN
    --还原
    IF @Status <> 0
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据没有作废，不能还原！';
    END;

    --更新状态
    IF @FReturnFlag = 1
        UPDATE EFO_1702
        SET FStatus = 1,
            FCheckDate = NULL
        WHERE FInterID = @DataID;
    IF @@ERROR <> 0
    BEGIN
        SELECT @FReturnFlag = 0,
               @FReturnMsg = '单据还原时出错！';
    END;
END;
ELSE IF @ProcID = 'Delete'
BEGIN
    --删除
    IF @Status <> 0
    BEGIN
        IF @SkipStatus = 1
            SELECT @FReturnFlag = 1,
                   @FReturnMsg = '';
        ELSE
            SELECT @FReturnFlag = 0,
                   @FReturnMsg = '单据没有作废，不能删除。要删除申请单，请先将单据作废！';
        RETURN;
    END;

    DECLARE @errCount INT;
    SELECT @errCount = 0;

    --更新状态
    DELETE EFO_1702
    WHERE FInterID = @DataID;
    SELECT @errCount = @errCount + @@ERROR;

    IF @errCount <> 0
    BEGIN
        SELECT @FReturnFlag = 0,
               @FReturnMsg = '单据删除时出错！';
    END;
END;

Error:

IF @FReturnFlag = 1
    COMMIT TRANSACTION tr_EFO_1702;
ELSE
BEGIN
    IF @@TRANCOUNT > 0
        ROLLBACK TRANSACTION tr_EFO_1702;
END;

IF @FReturnFlag = 0
    RAISERROR(@FReturnMsg, 16, 1);
GO

3. 为SO表单设计编号规则

  为SO表单设计的编号规则，可用于在新增SO表单时产生单据编号，用于工作流程间的单据流转记录。

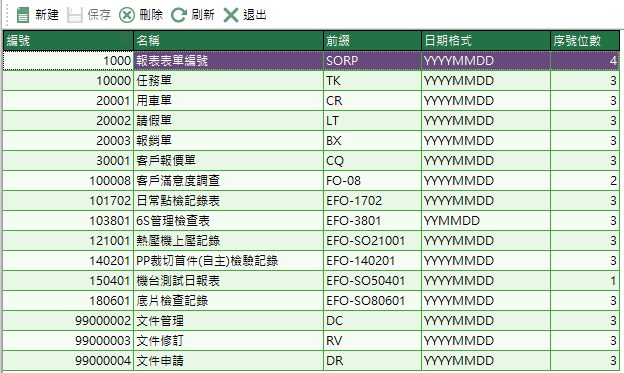

  打开[平台设计]-[流水号设计]，其中显示的内容为单据的前缀，日期生成的格式与序号位数。新增对应的记录，编辑编号规则后保存。

4. 设计SO表单模块

1. 打开[平台设计]-[模块设计]，进入模块设计画面，点击新建节点，将两个模块分别命名为EFO_1702_L(查询列表)与EFO_1702(编辑框)，分别进行设计，关于模块设计的方式请参考FastERP开发流程-列表 与 FastERP开发流程-编辑窗体。

   提示

   请注意，编辑框对应的模块的编号要与主表名称一致。否则后续在流程图使用SO表单时无法定位至目标模块。



2. 创建菜单，与模块绑定。

5. 工作流程中引用SO表单

  当创建完成SO表单后，如需要在工作流程中引用编辑，请按照以下方式来进行操作：

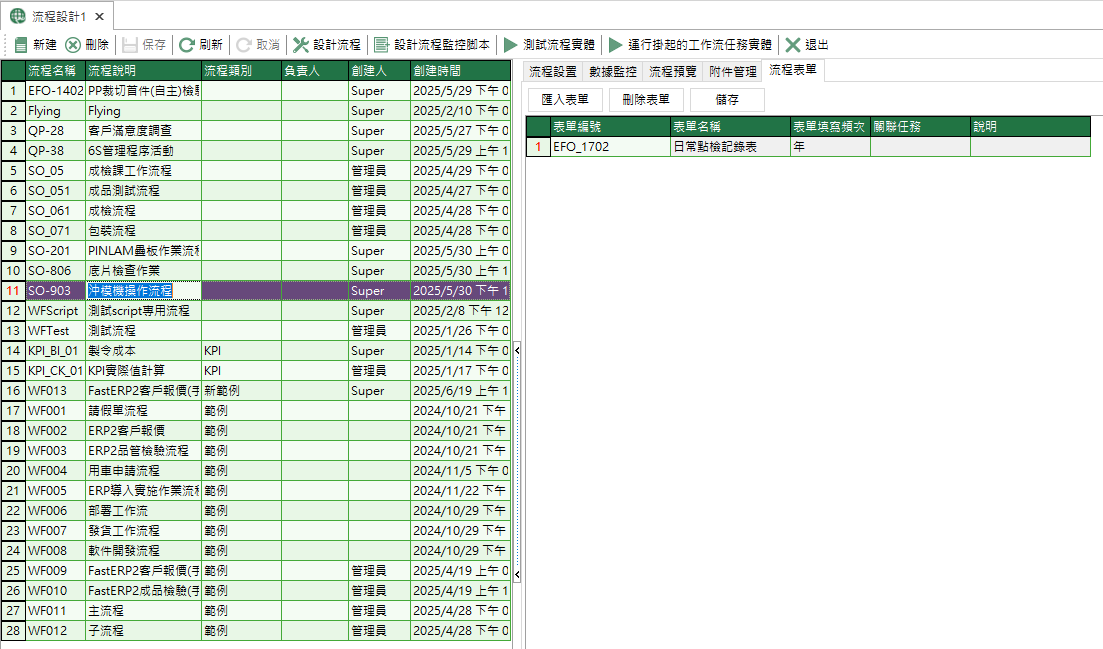

1. 在工作流程设计阶段引入SO表单。点击[BPM流程管理]-[流程设计]，打开流程设计画面。选择要设置添加SO表单的流程，点击[流程表单]标签页。点击[导入表单]，打开表单选择框，选择要导入的表单。选择表单的填写频率、与哪个任务稽核点关联后，点击[保存]按钮。

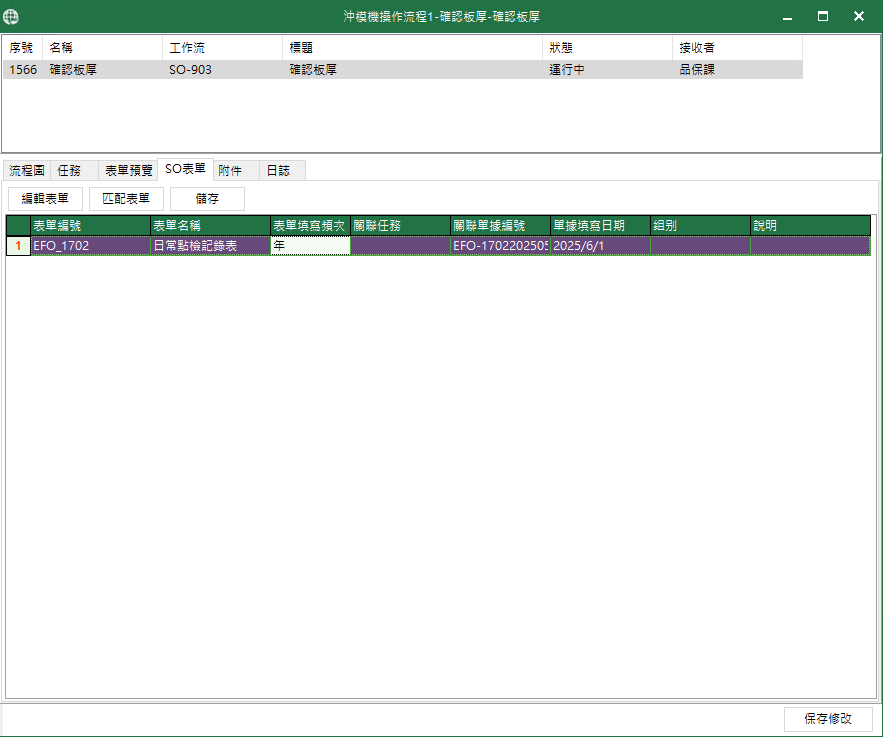

2. 在流程任务运行时编辑SO表单。当工作流程在运行时，用户可以在附件管理中引入文件列表的文档内容。点击[BPM流程管理]-[待办事项]，打开待办事项列表，从中选择打开任务进度对话框。切换至[流程表单]选项卡。点击[编辑表单]按钮，将根据表单编号信息打开对应的模块编辑窗口，可以在此处进行单据编辑操作，编辑完成后点击[保存]，退出时，流程中的单据编号信息会更新。
