制程刷卡终端配置指南

• 目的： 该指南是为安装配置设备的安装维护人员提供的安装配置建议，其中提供的相关信息仅供参考，安装维护人员可在安装时根据实际情况对其中的部分内容进行更改以达到最佳效果。

1. 终端配置说明

  制程刷卡终端接收来自用户的工序登记信息，实现工序进度的查询和员工产量的登记。

2. 设备安装清单

序号	名称	数量	备注
1	触控一体机	1	建议分辨率为1024*768，且已安装Windows操作系统
2	固定式扫描器	1	可使用一维或者二维扫描
3	读卡器(选配)	1	如需使用刷卡器，建议使用同品牌批次的刷卡器，避免出现刷卡获取的序号不同的情况
4	线缆	若干	包含设备的供电电源线，用于网络通信的网线等（需在设备安装前向客户确认）

3. 准备工作

3.1. 现场准备

  制程刷卡终端的设备现场需要预留220V的供电线路以及一路有线网络。需要为触控一体机设置一个三相插孔，有线网络需要连通并配置使其能连接到TARS所在的服务器。

3.2. 安装

  将一体机，扫码器，读卡器安装至对应位置并进行固定。

3.3. 一体机初始化设置

  在使用一体机前需要将一体机进行初始化设置。

3.3.1. 检查设备状态

  连接一体机电源并打开一体机，检查设备功能是否正常，是否能够获取到网络IP地址。如设备有多个网卡建议仅保留本地连接，其余的网卡可禁用。

3.3.2. 安装终端程序

  将制程刷卡终端的程序文件夹复制到一体机的内置硬盘中，为其中的FastERP101_SK.exe创建快捷方式到桌面，并将该快捷方式文件复制到启动文件夹中（一般位于开始菜单-程序-启动文件夹中）。

4. 程序启动及初始化

  安装完制程刷卡终端程序，设定开机启动，并确认网络正确连接后，修改编辑制程刷卡终端程序目录中的Setting.ini文件，在其中修改如下内容并保存：

[Server]
## 修改服务器的IP地址
IP=127.0.0.1
## 修改服务器的端口号
Port=9981
## 修改连接设置的名称
DB=FastERP

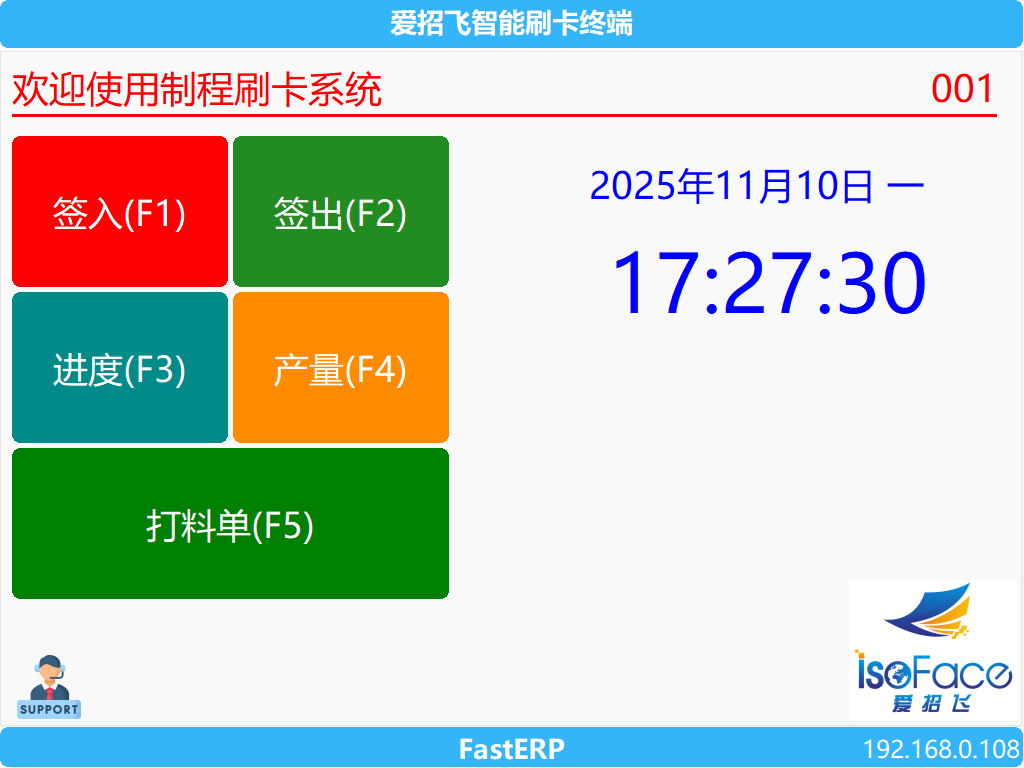

  启动制程刷卡终端程序，程序启动后界面如下图所示。

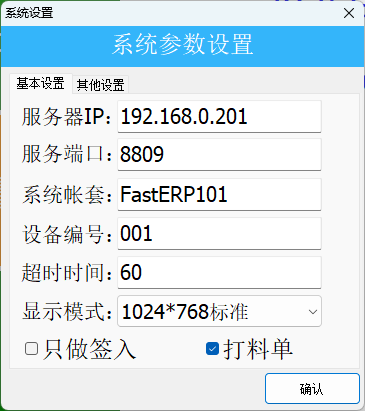

  双击下方FastERP处，出现输入管理员密码的界面，在此处输入管理员密码，按[确认]按钮以打开系统参数设置界面。

  在基本设置中，选择默认仓库，设定设备编号，根据终端机的刷卡工序的情况进行设定。

  如果该终端机只做特定的刷卡工序，且刷卡工序只需要登记签入信息，可勾选只做签入选项。

  如果该终端机需要集成打印料单的功能，则勾选打料单选项。

4.1. 指定班组工序

  在FastERP中的[生产管理]-[班组员工]中设定在制程刷卡终端中需要使用到的工序。每一个班组都有对应一套工序，可自行定义该班组下的员工代号及员工姓名，只有在该模块中录入了员工信息并指定了员工所在班组的工序后，才可以在制程刷卡终端上执行对应的刷卡操作。在该模块中定义的班组工序只有在工单的工序流程中存在且该员工在该班组下才可以在刷卡时选择该工序进行刷卡操作，具体的录入操作可以查看对应的操作说明。

4.2. 指定专有工序

  制程刷卡终端还可以指定额外的工序（即不包含在现有工单的工序流程中的流程）进行刷卡操作。

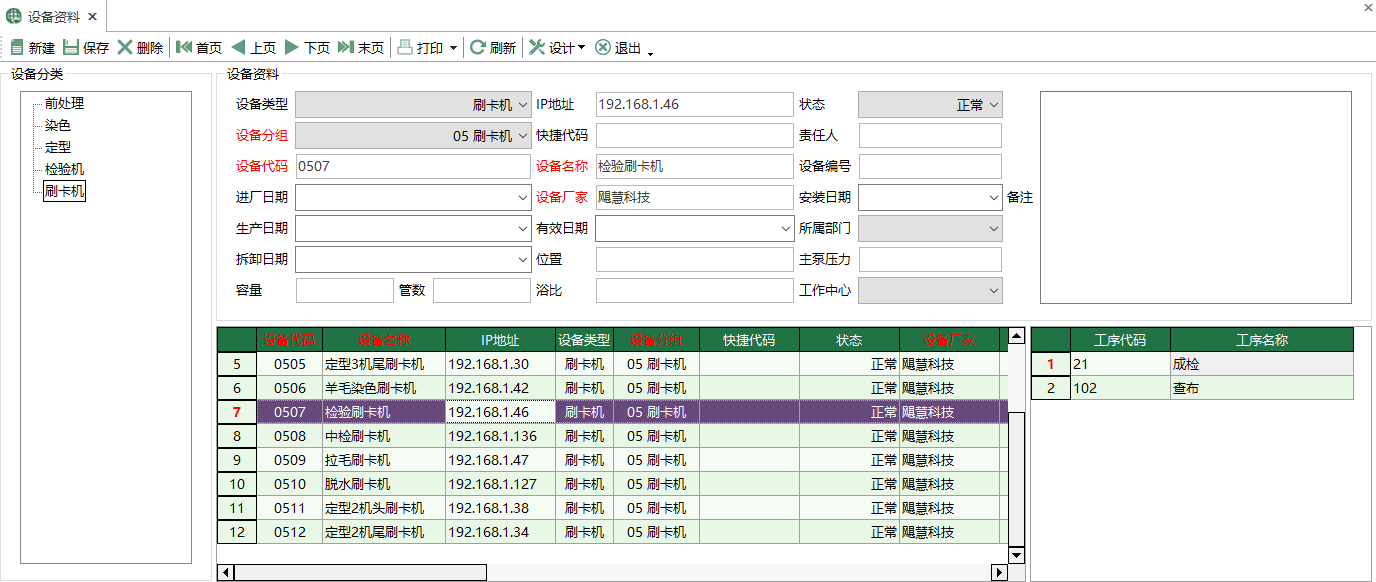

  使用该功能需要在FastERP中的[生产管理]-[设备资料]中进行刷卡机设备的添加，其中需要注意要填写刷卡终端程序的IP地址，并增加该刷卡终端程序可使用的额外工序。具体的录入操作可以查看对应的操作说明。

  配置完成后，可点击[制程刷卡(F1)]进行测试操作。

4.3. 确认刷卡环节需要输入的内容

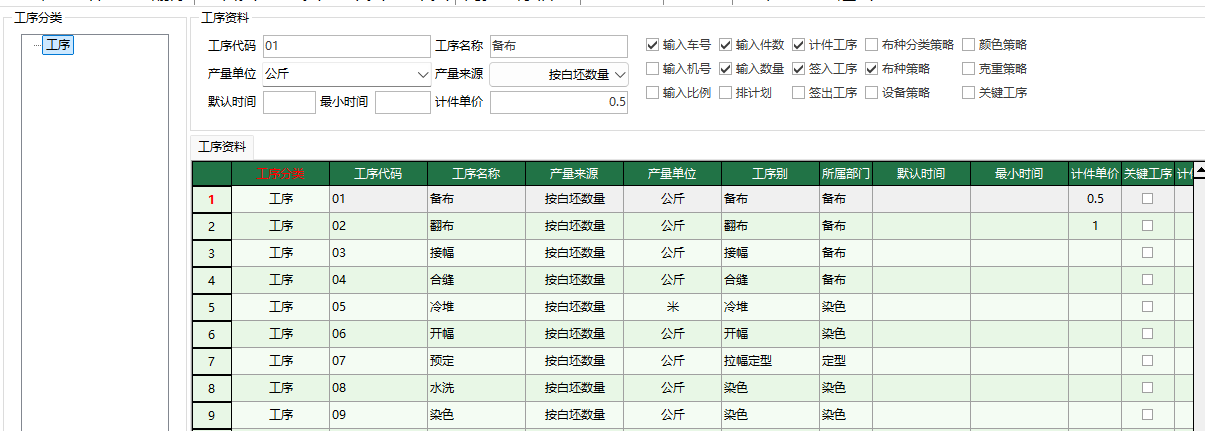

  如需要控制制程刷卡环节需要输入的刷卡信息，可在FastERP中的[生产管理]-[工序资料]中进行设定。

  其中会对刷卡过程产生影响的工序资料字段说明如下：

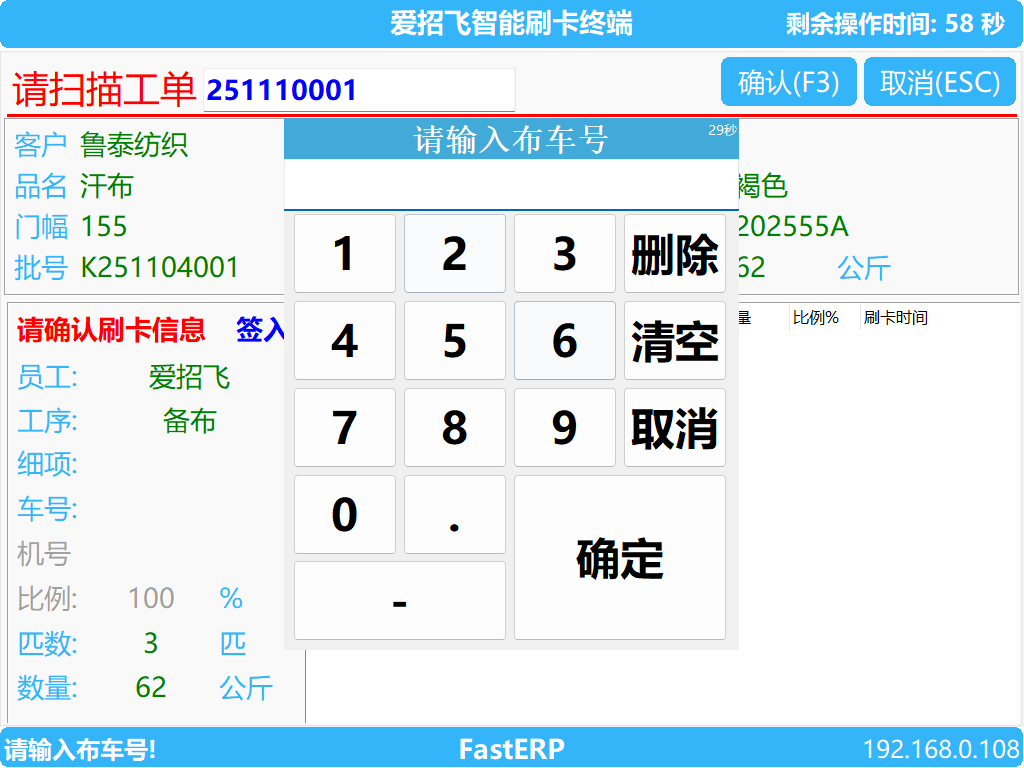

• 输入车号：该选项勾选后，在制程刷卡中操作签入签出该工序时，会弹出要求输入布车号。
• 输入件数：该选项勾选后，在制程刷卡中操作签入签出该工序时，会弹出要求输入匹数。
• 输入机号：该选项勾选后，在制程刷卡中操作签入签出该工序时，会弹出要求输入机台号。
• 输入数量：该选项勾选后，在制程刷卡中操作签入签出该工序时，会弹出要求输入数量。
• 输入比例：该选项勾选后，在制程刷卡中操作签入签出该工序时，会弹出要求输入比例。
• 签入工序：若签出工序未勾选，在制程刷卡的操作环节，该工序只做签入工序，不做签出工序。
• 签出工序：若签入工序未勾选，在制程刷卡的操作环节，该工序只做签出工序，不做签入工序。
